ODLITKY
Nabízíme našim zákazníkům rychlé a komplexní řešení od optimalizace designu odlitku přes výběr správného materiálu, technologického řešení až po samotnou výrobu, zpracování, finalizaci a dodání na požadované místo.
- Zajišťujeme odlitky ze šedé litiny, tvárné litiny, speciálních litin, ocelolitin, hliníku i speciálních slitin.
- Zaměřujeme se na odlitky o hmotnosti od 0,1 kg až do 25 000 kg.
- pro každý typ odlitku volíme vhodný typ výrobní technologie a modelu s ohledem na tvar, přesnost a množství
- Vhodnou technologii výroby volíme dle velikosti, tvaru a požadovaného množství odlitků.
- Maximalizujeme přidanou hodnotou odlitku pro zákazníka komplexním tepelných zpracováním, opracováním, finální povrchovou úpravou, balením, dopravou a skladováním.
- Spolupracujeme s certifikovanými lokálními výrobci i zahraničními slévárnami zajišťující vysokou kvalitu a dodavatelskou spolehlivost.
- Zajišťujeme odlitky ze šedých, tvárných, speciálních litin a oceli.
- Zaměřujeme se na odlitky od 0,5 kg do 10 000 kg vyráběných.
- Vhodnou technologii výroby volíme dle velikosti, tvaru a požadovaného množství odlitků.
- Navrhujeme vhodný typ modelového zařízení s ohledem na požadované přesnosti a očekávaného výrobního množství.
- Přidanou hodnotou pro zákazníka je povrchová úprava, opracování, balení a doprava.
Odlitky z železné litiny
Vyrábíme a dodáváme kusové i sériové odlitky lité do pískových směsí pomocí modelových zařízení, přesné odlitky vyrobené na vytavitelné modely nebo kusové komplikované velké odlitky vyráběné pomocí jednorázových polystyrenových modelů.

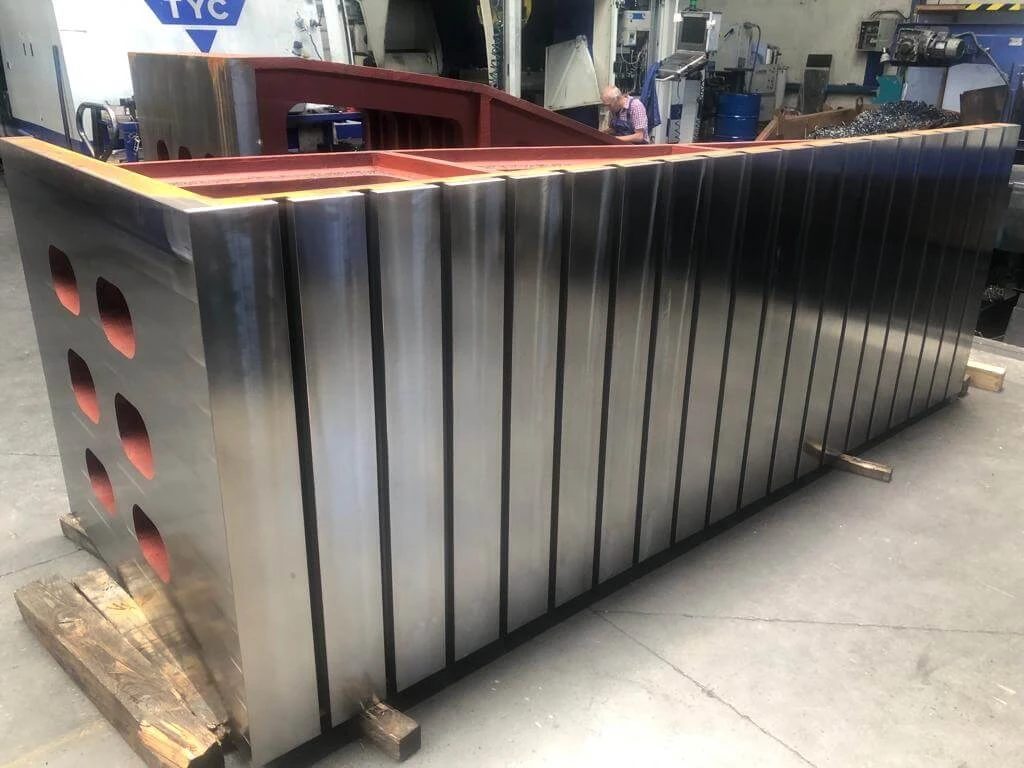

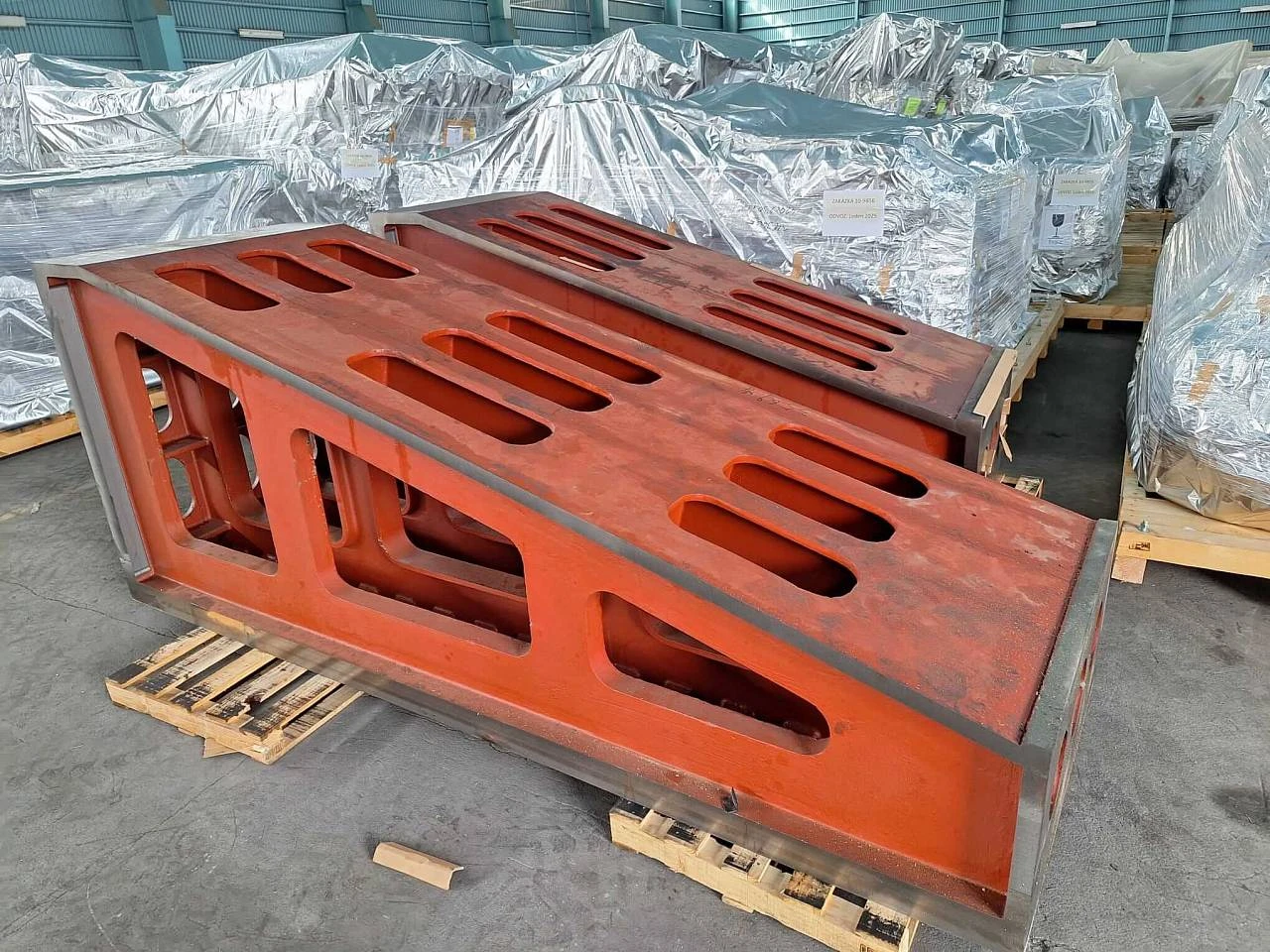

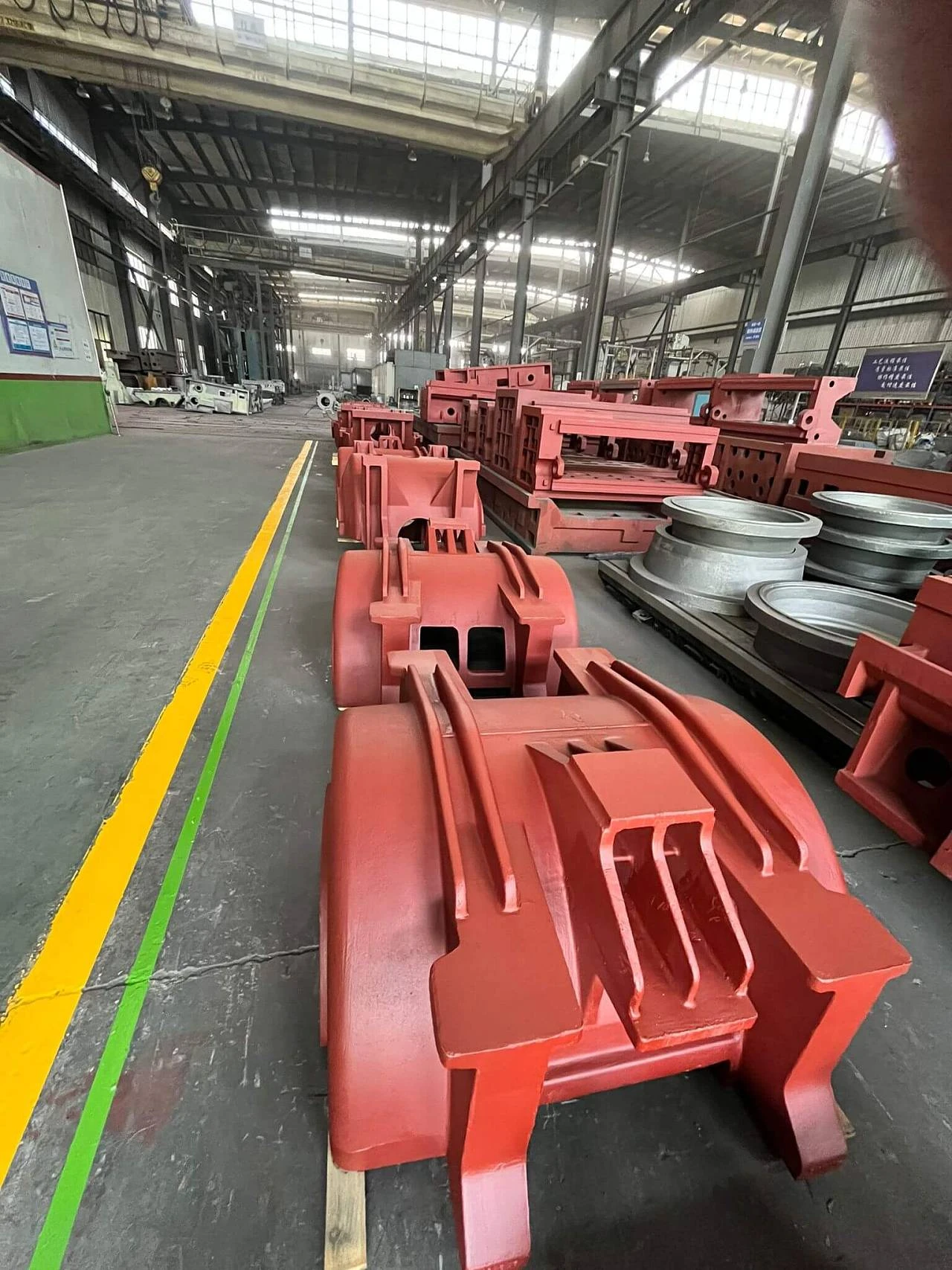

Ze šedé litiny jsme schopni vyrobit metodou ručního formování odlitky o hmotnosti od 1 kg do 25000 kg, strojním formováním pak odlitky od 0,1 kg do 250 kg.
Z tvárné litiny jsme schopni vyrobit ručním formováním odlitky o hmotnosti od 1 kg do 5000 kg, strojním formováním pak odlitky od 0,1 kg do 200 kg.

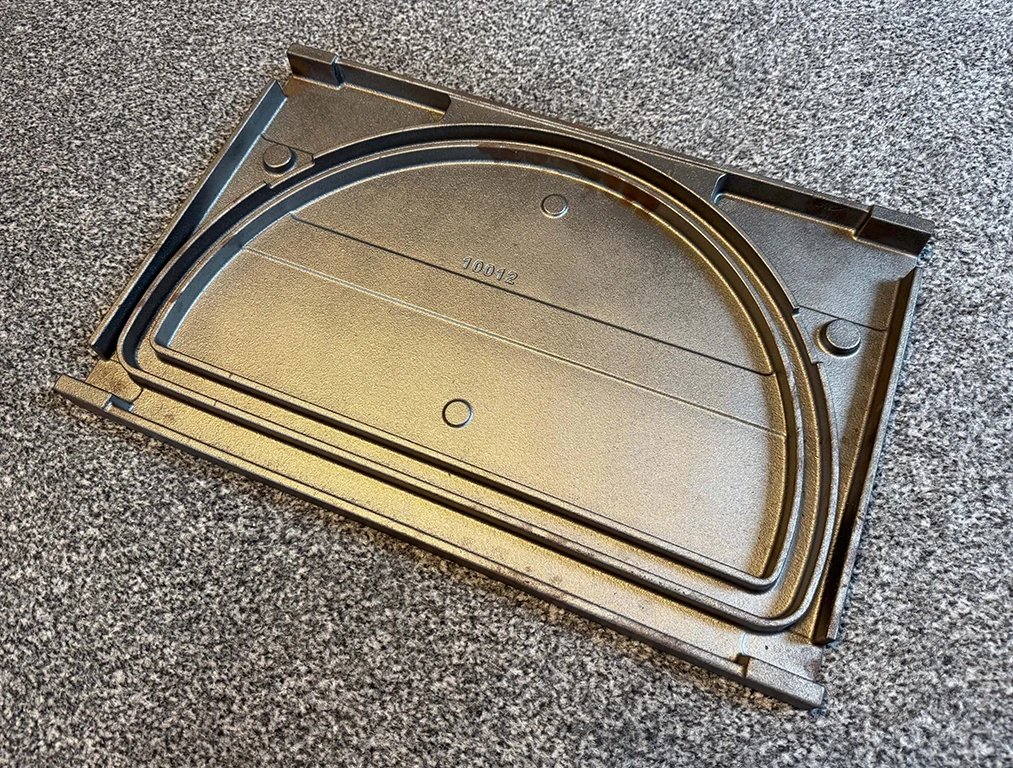

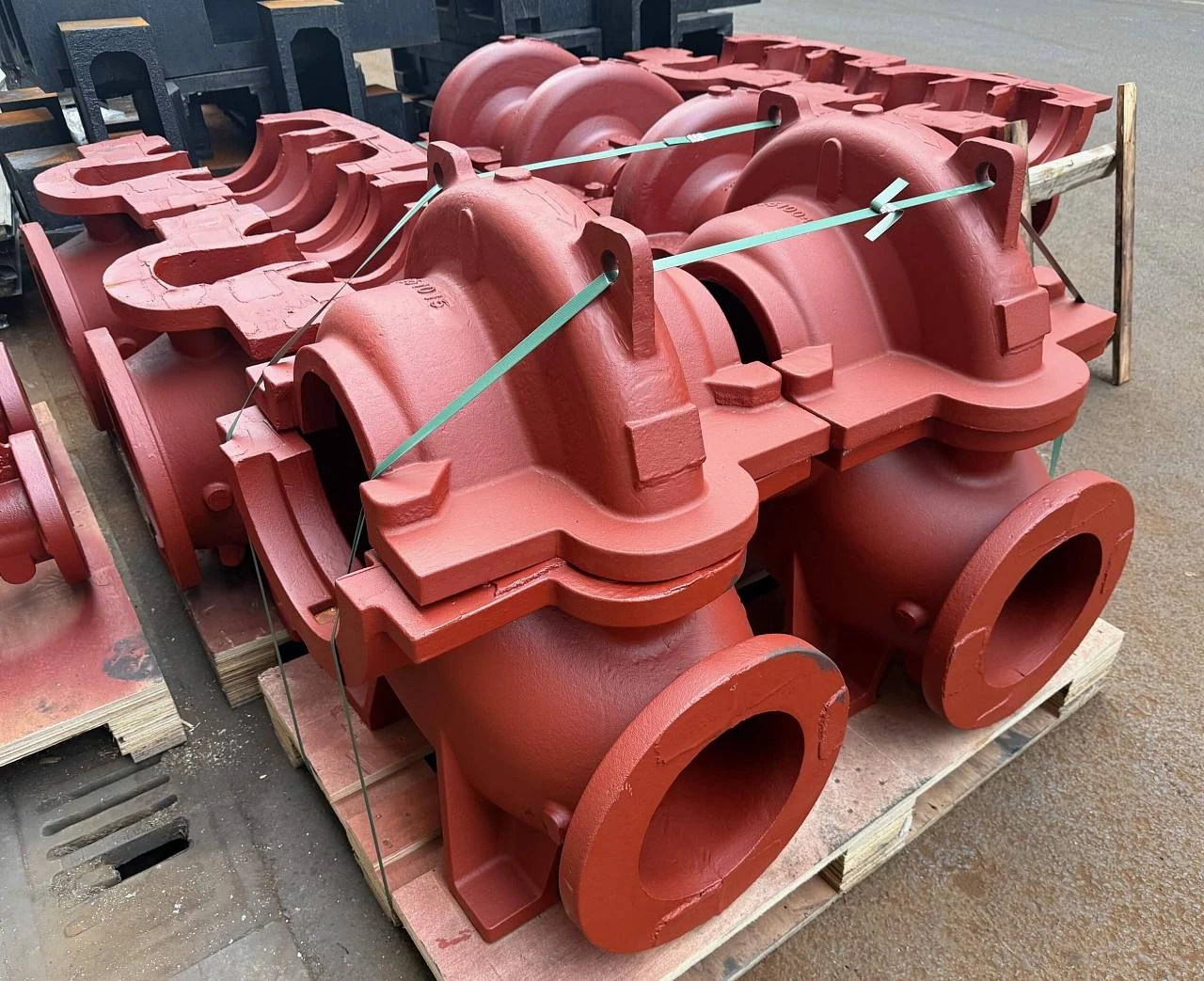

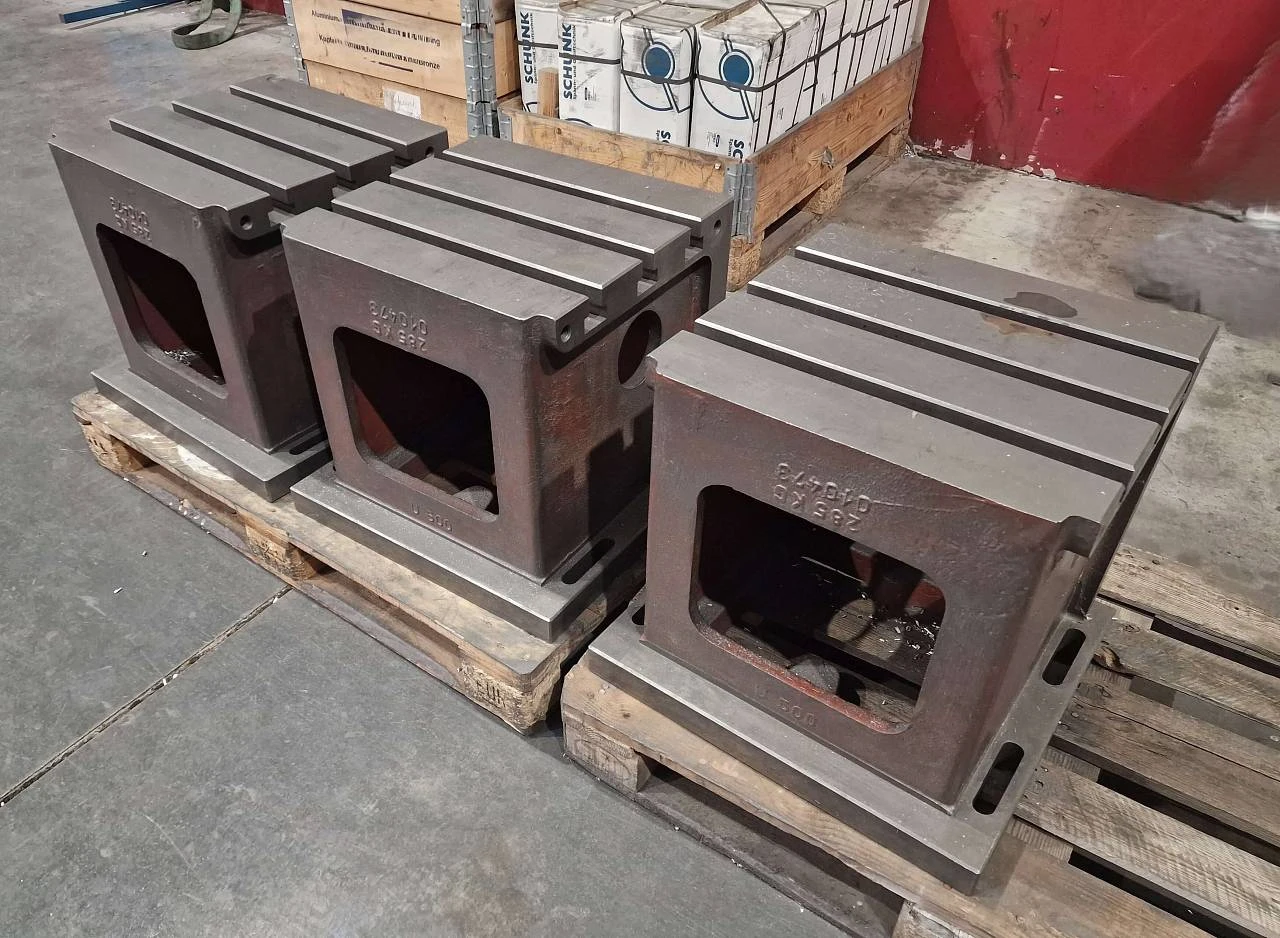

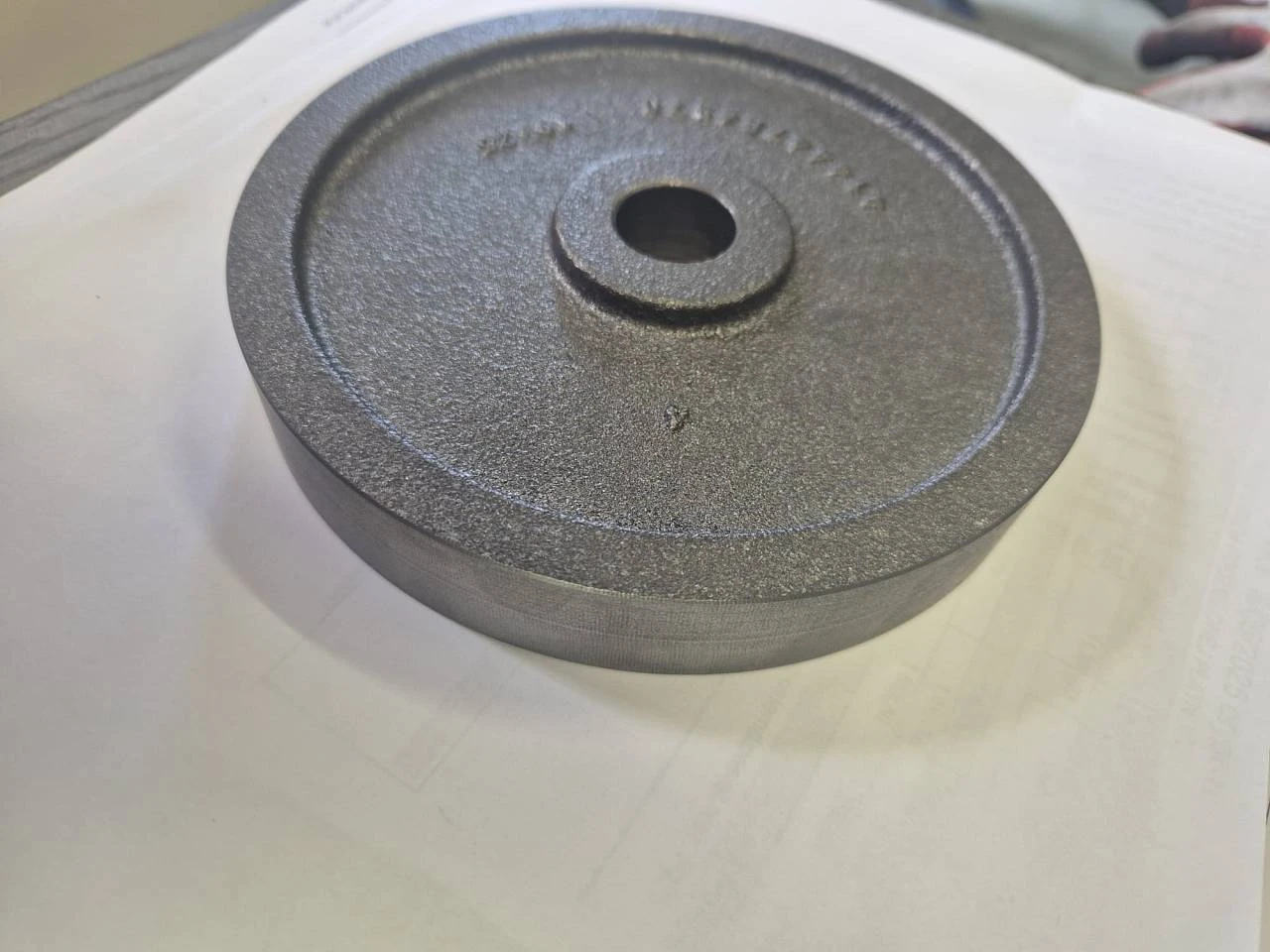

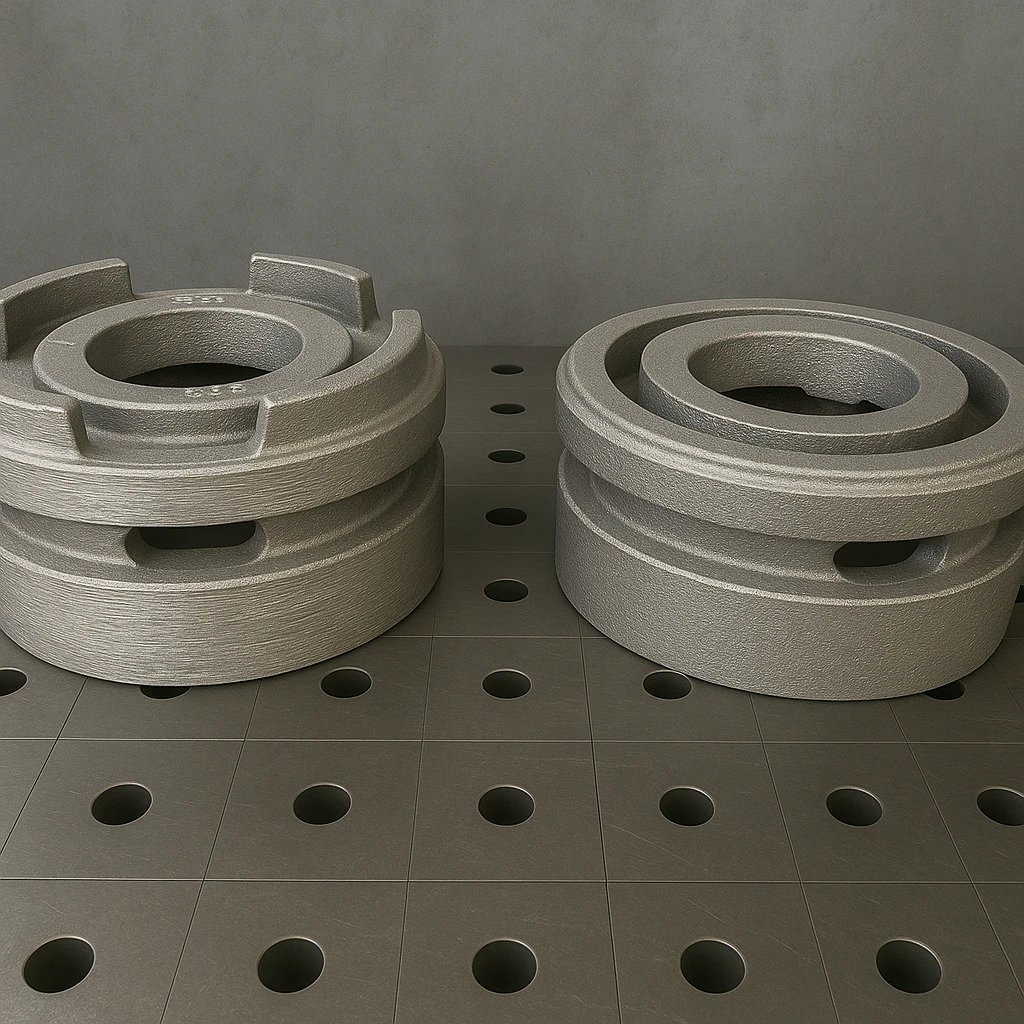

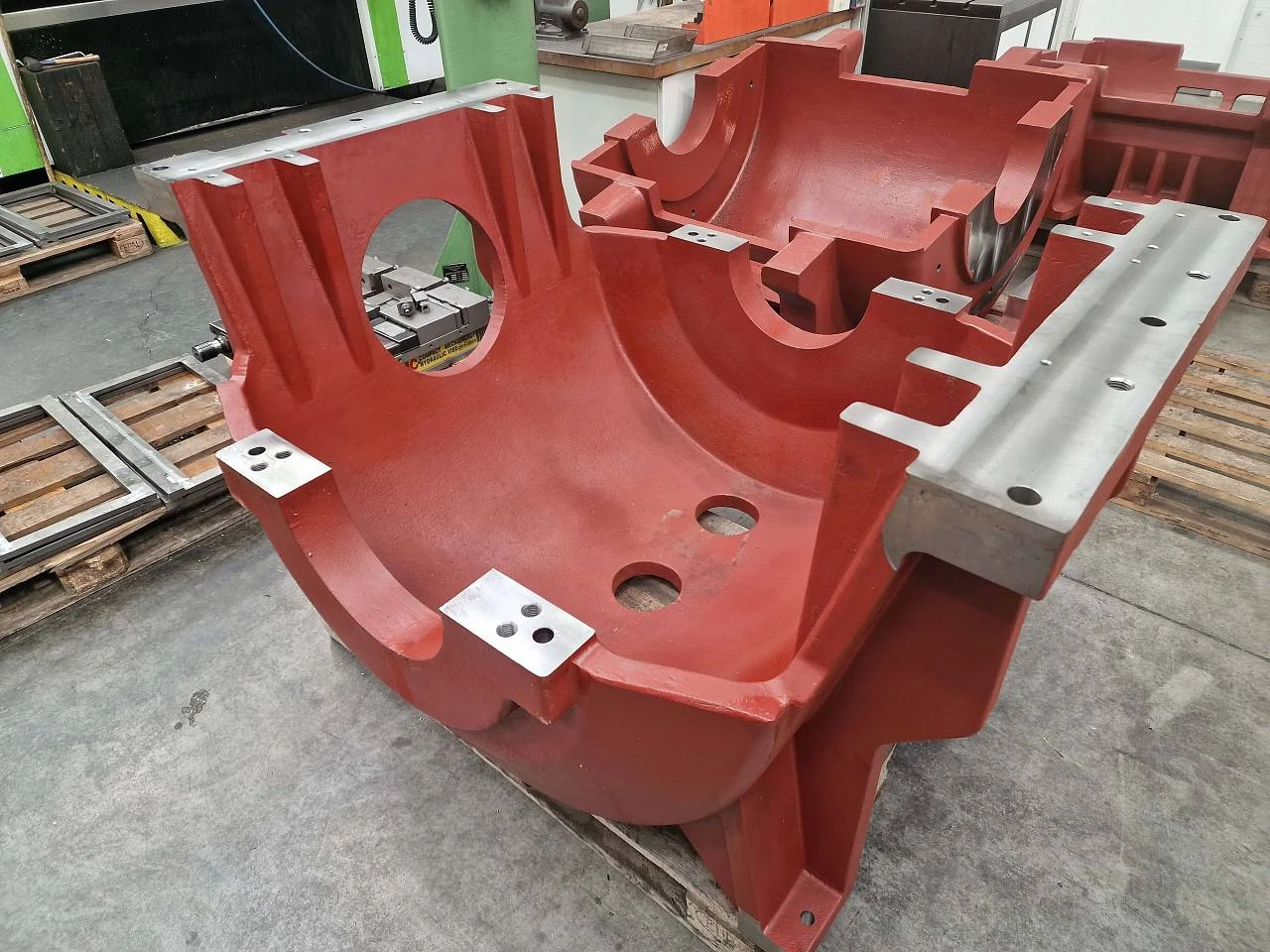

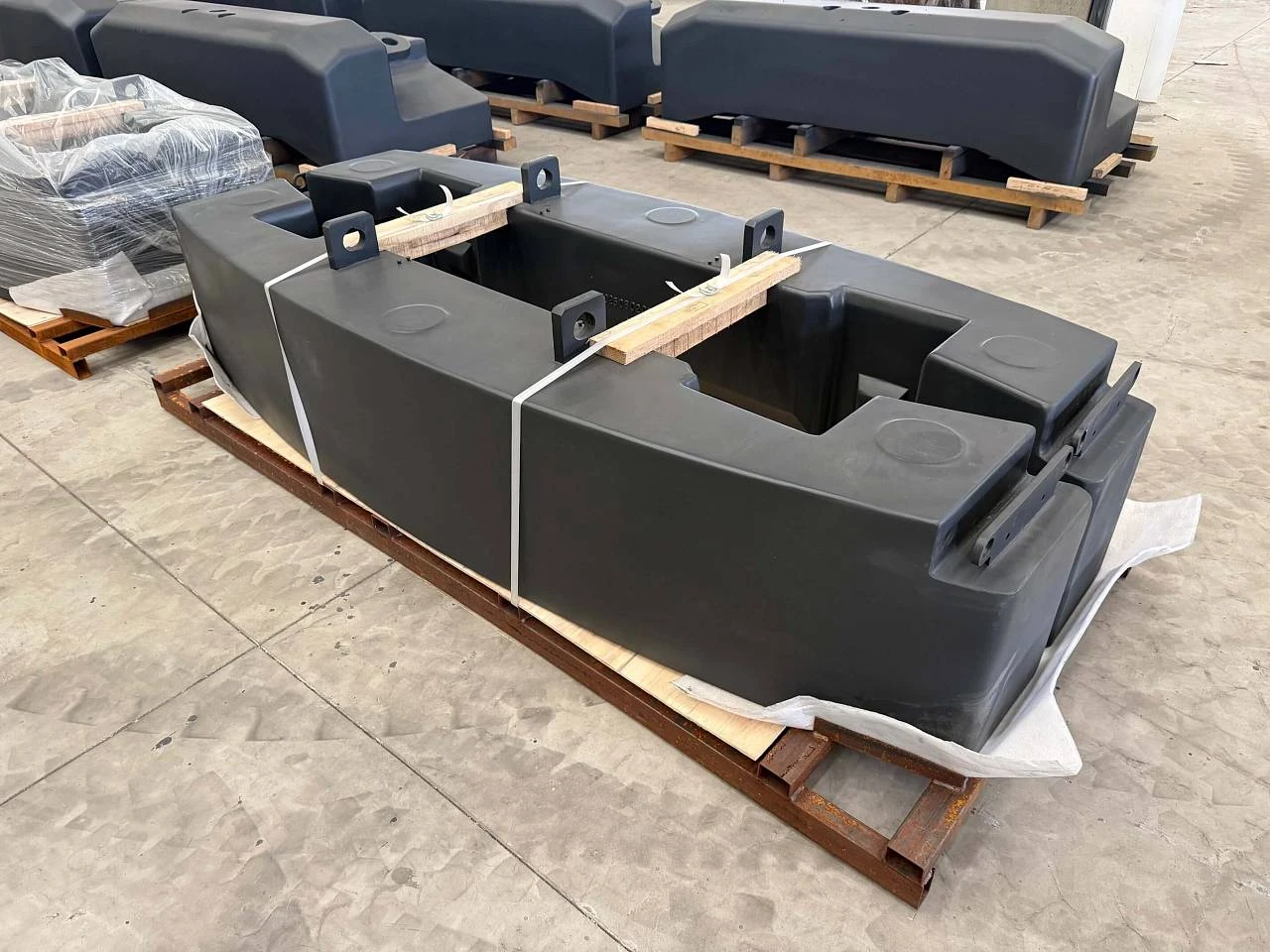

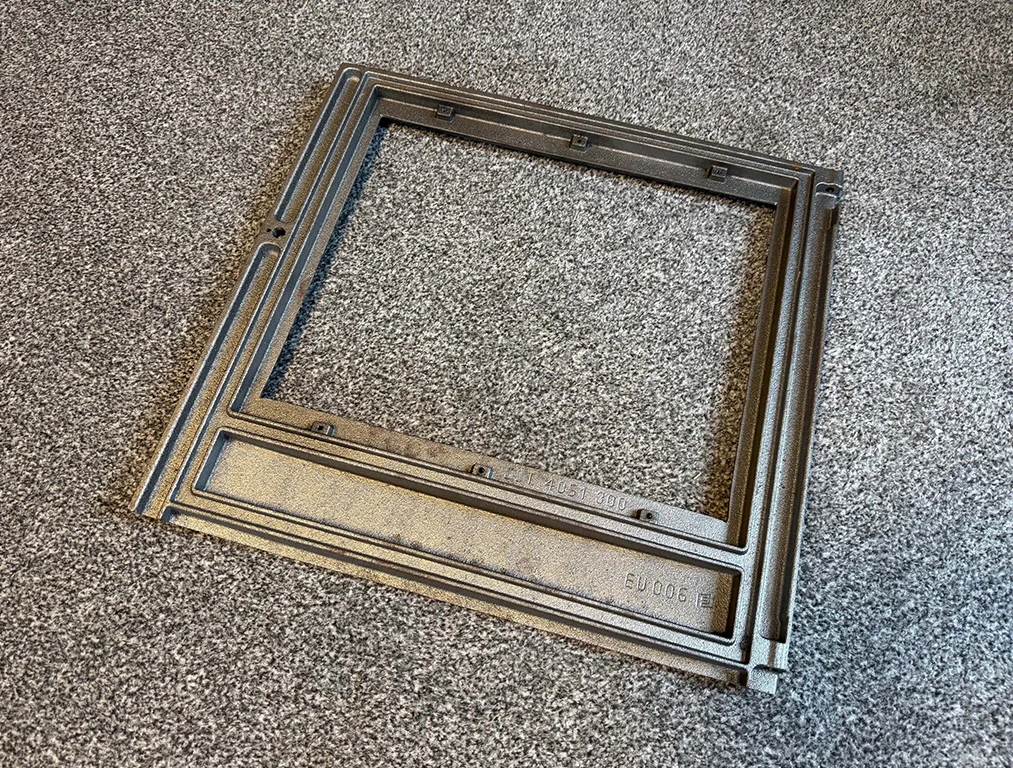

Šedá litina
Šedá litina nebo litina s lupínkovým grafitem (LLG) je technická slitina železa s uhlíkem o obsahu vyšším než 2,14 %. Uhlík je vyloučen v elementární formě jako lamelární grafit v kovové matrici (feritu nebo perlitu).
Jedná se o litinu s lamelovým uspořádáním molekul grafitu, vyznačuje se relativně vysokou pevností v tlaku.
Šedá litina se běžně používá pro výrobu řady průmyslových nebo uměleckých odlitků, které nejsou dynamicky a rázově namáhané. Díky vysokému obsahu grafitu má částečně samomazné vlastnosti.
Přehled vyráběných materiálů ze šedé litiny:
| Norma ČSN | EN ISO | DIN | ASTM / AA (USA) |
|---|---|---|---|
| ČSN 422415 | EN GJL 150 | GG 15 | ASTM A48 Class 20 |
| ČSN 422420 | EN GJL 200 | GG 20 | ASTM A48 Class 30 |
| ČSN 422425 | EN GJL 250 | GG 25 | ASTM A48 Class 35 |
| ČSN 422430 | EN GJL 300 | GG 30 | ASTM A48 Class 45 |

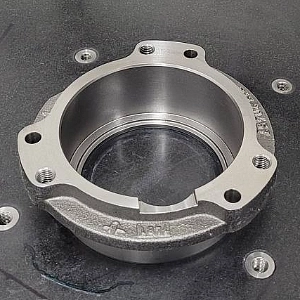

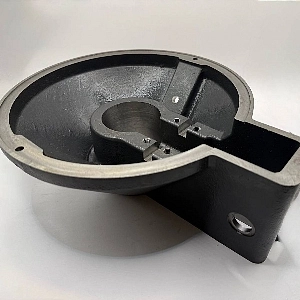

Strojní formování
Přehled našich odlitků ze strojního formování o hmotnosti od 0,1 kg do 250 kg.

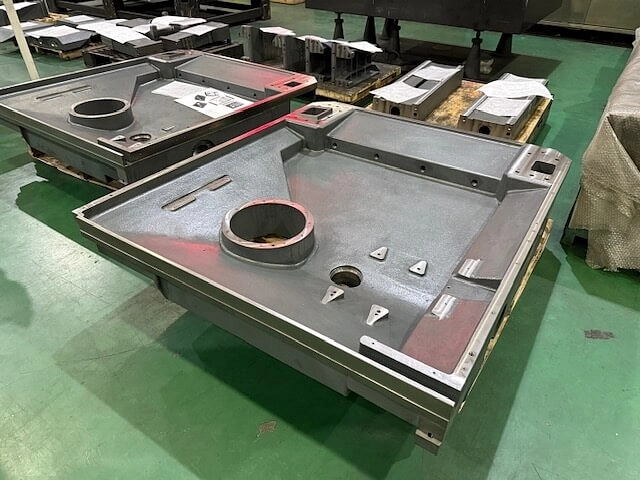

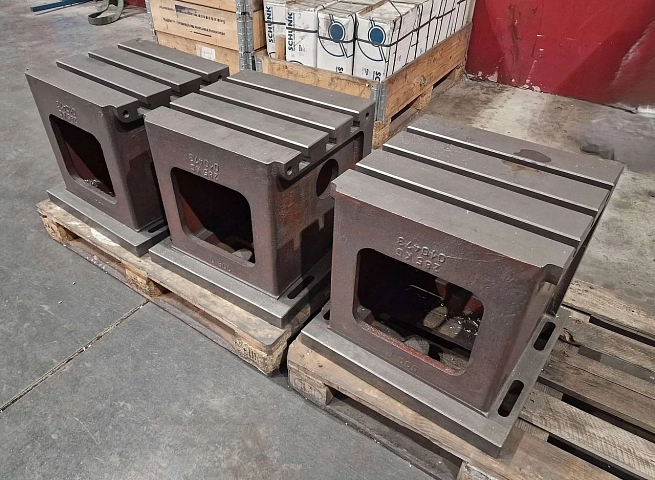

Ruční formování
Přehled našich odlitků z technologie ručního formování o hmotnosti od 1 kg do 25000 kg.

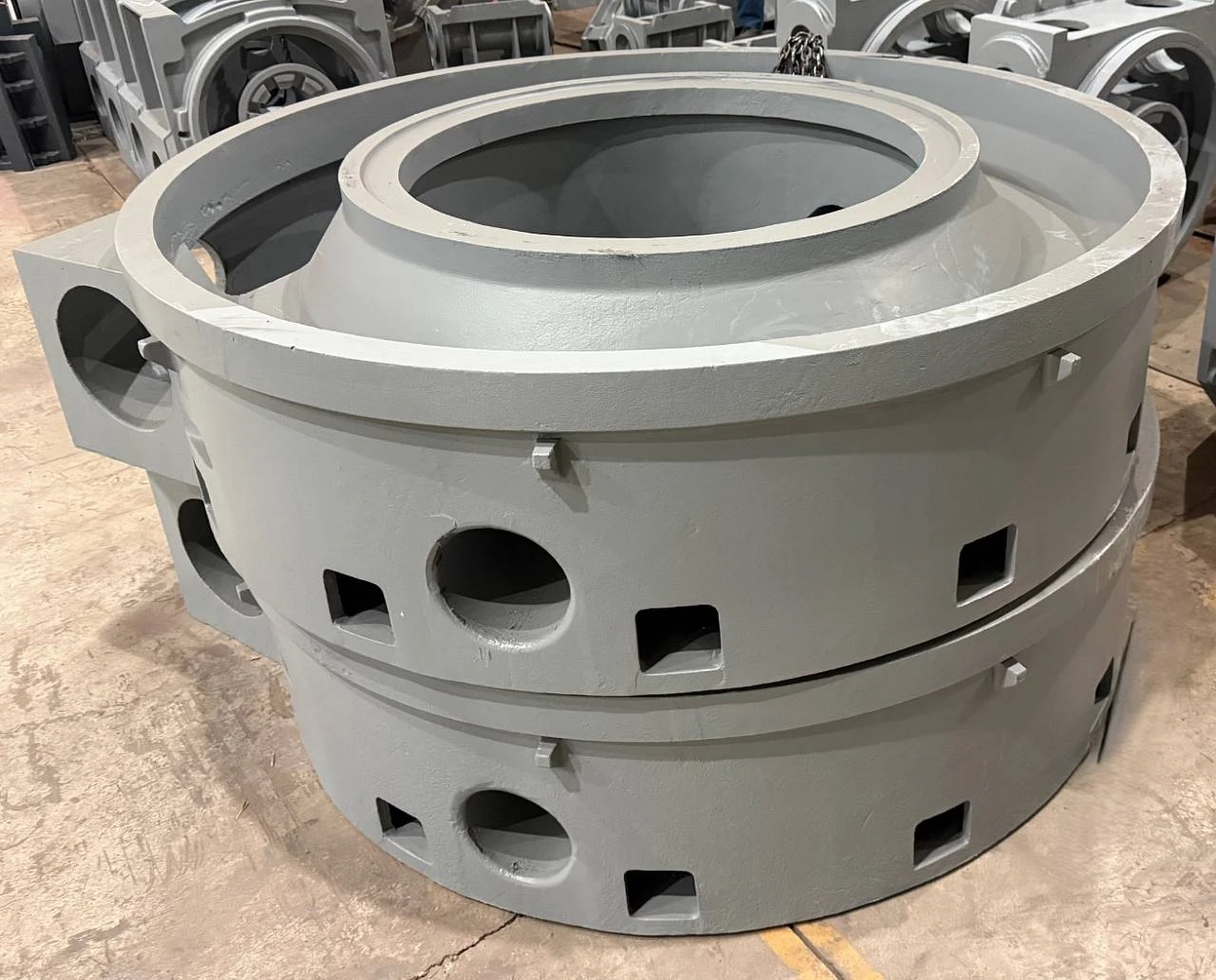

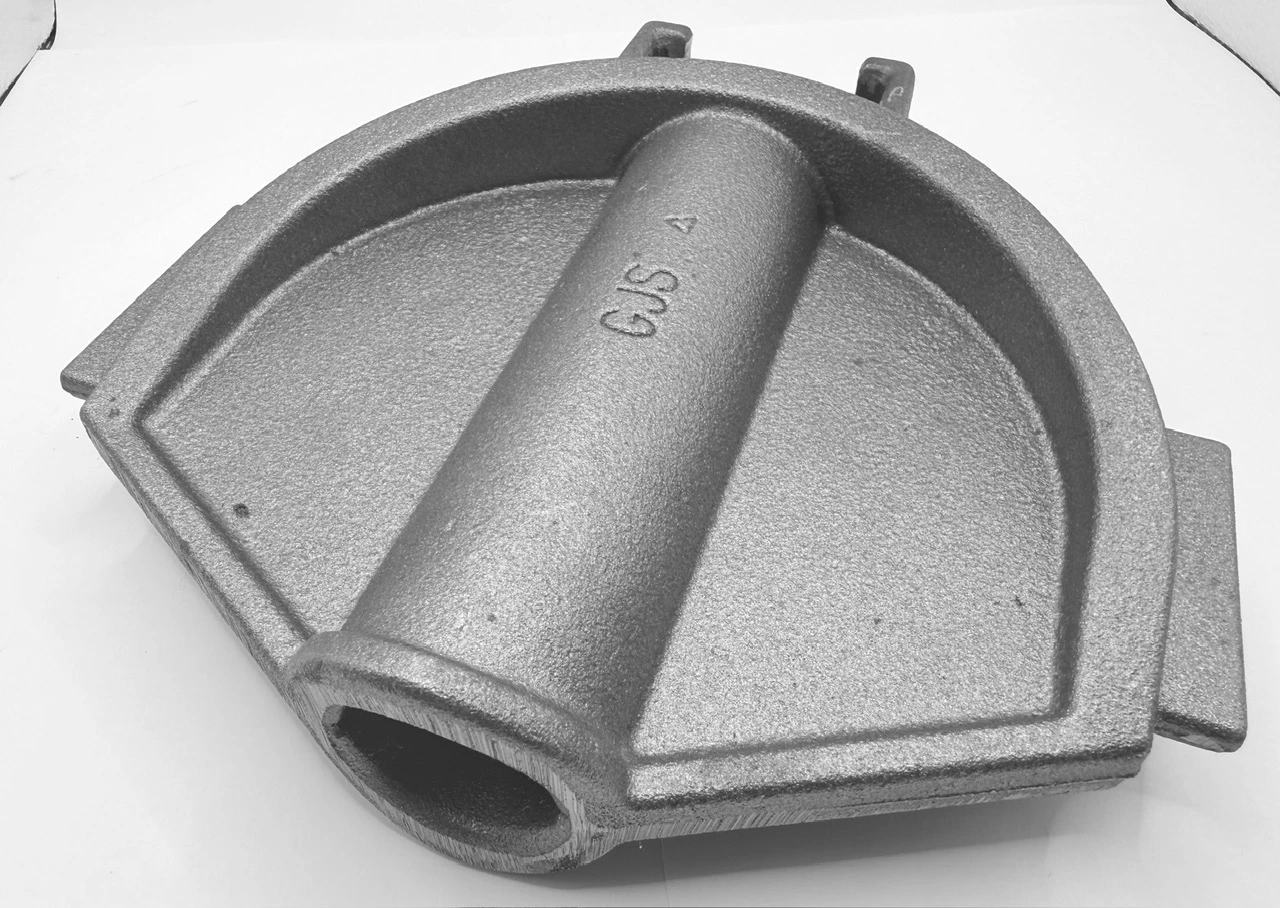

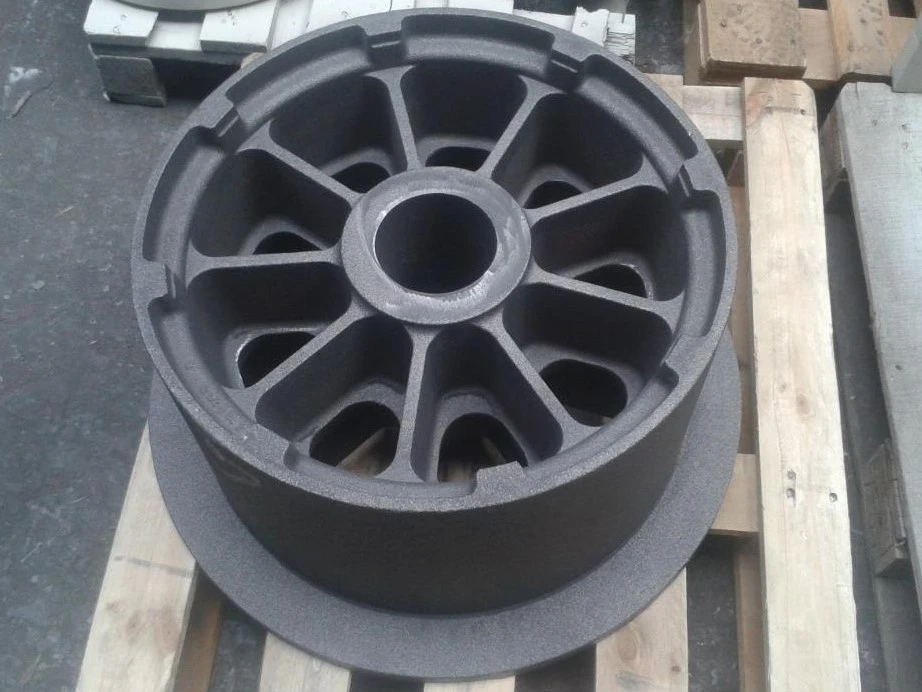

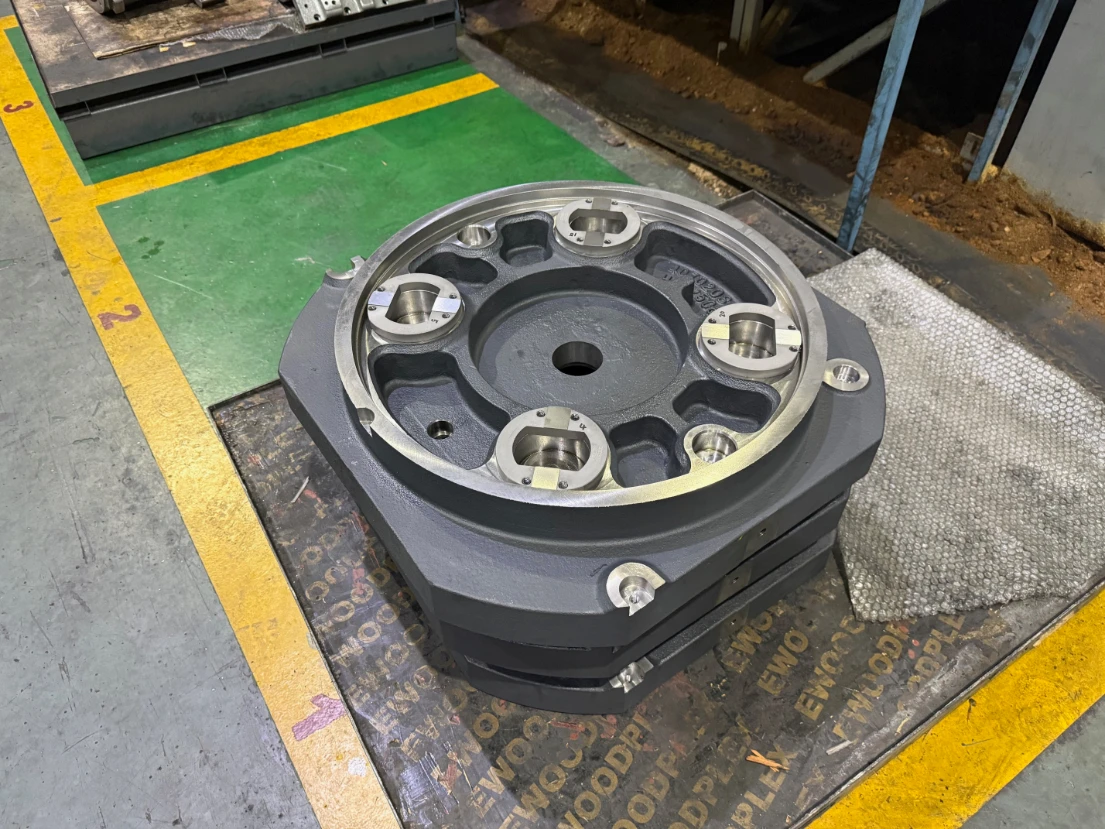

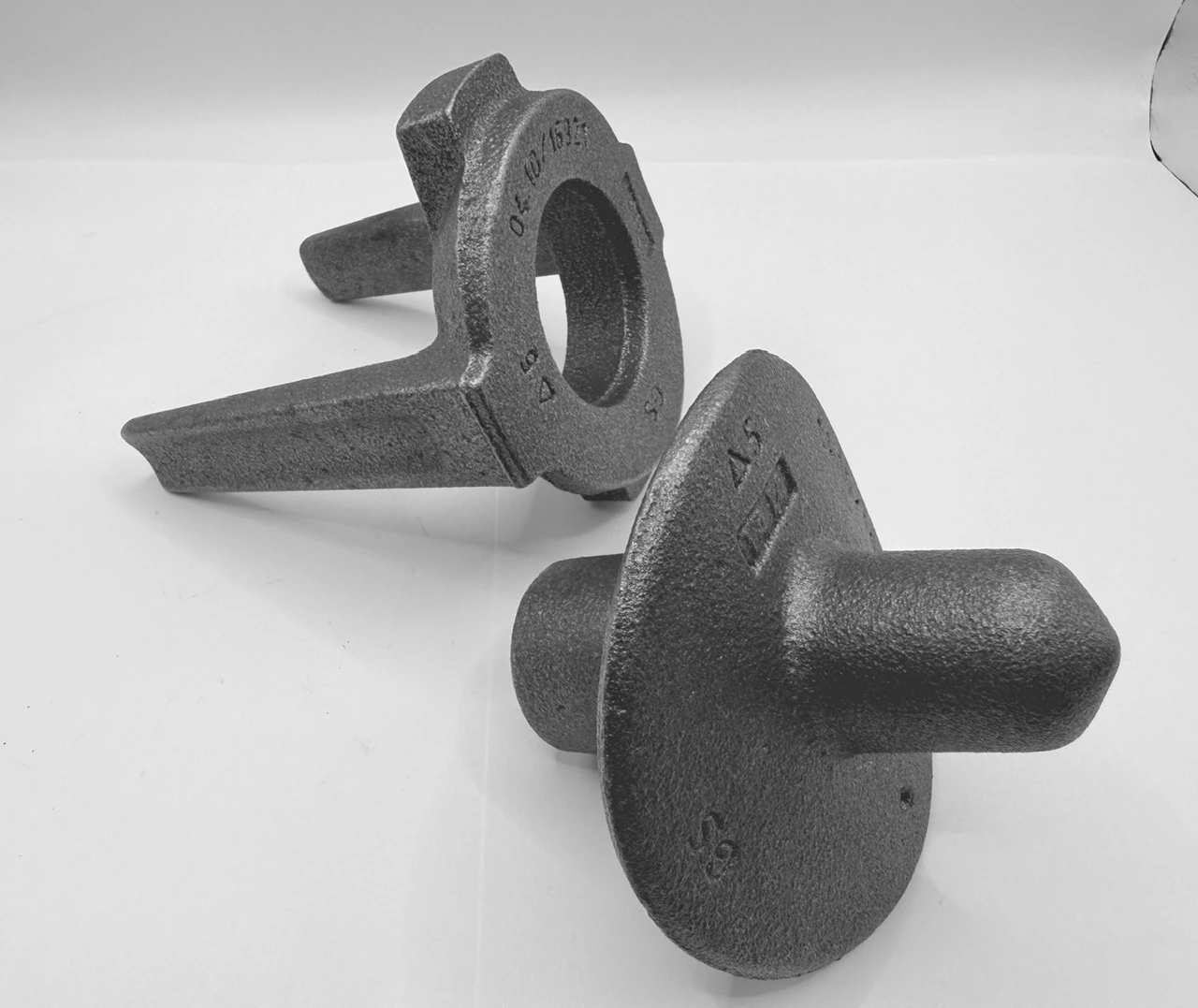

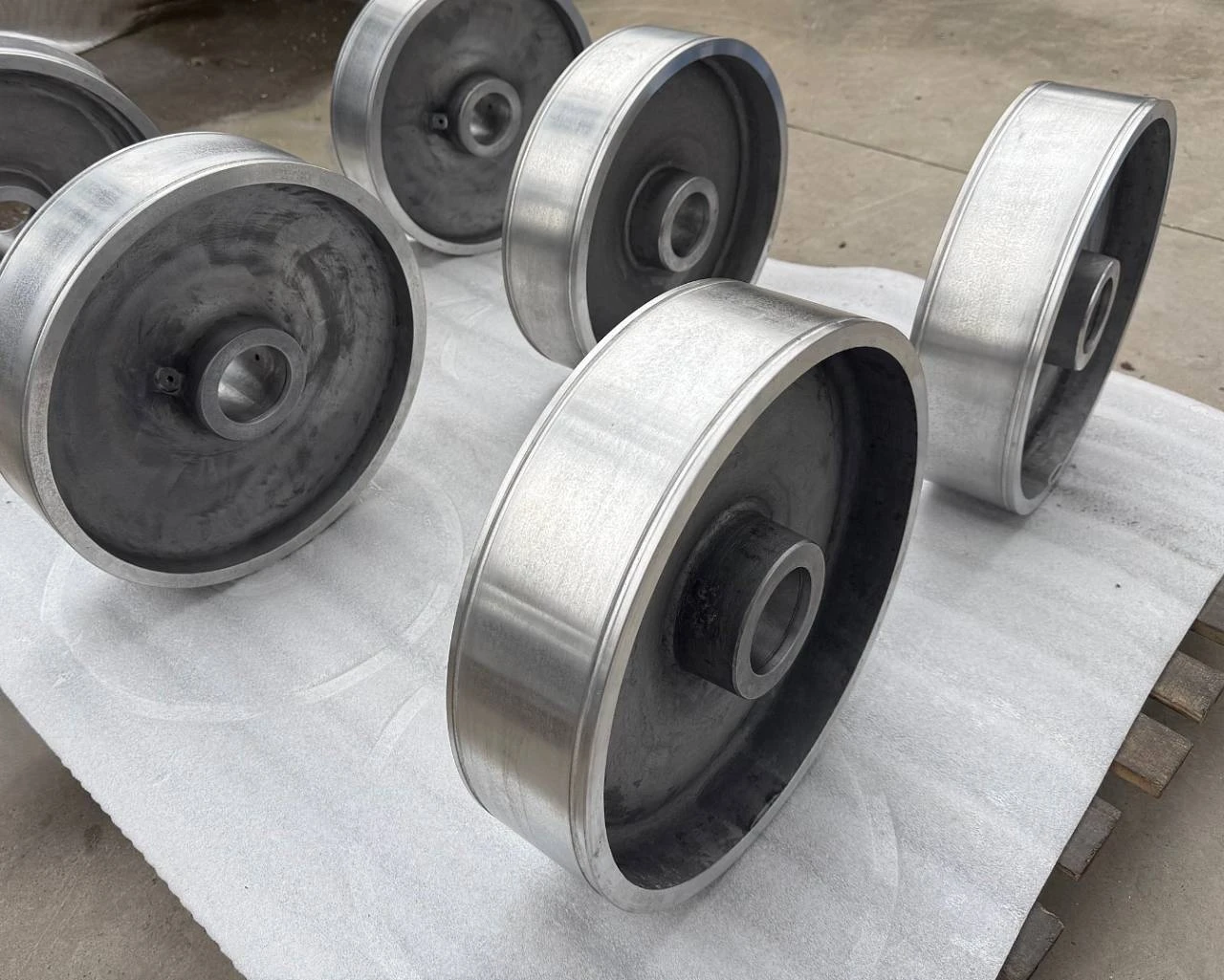

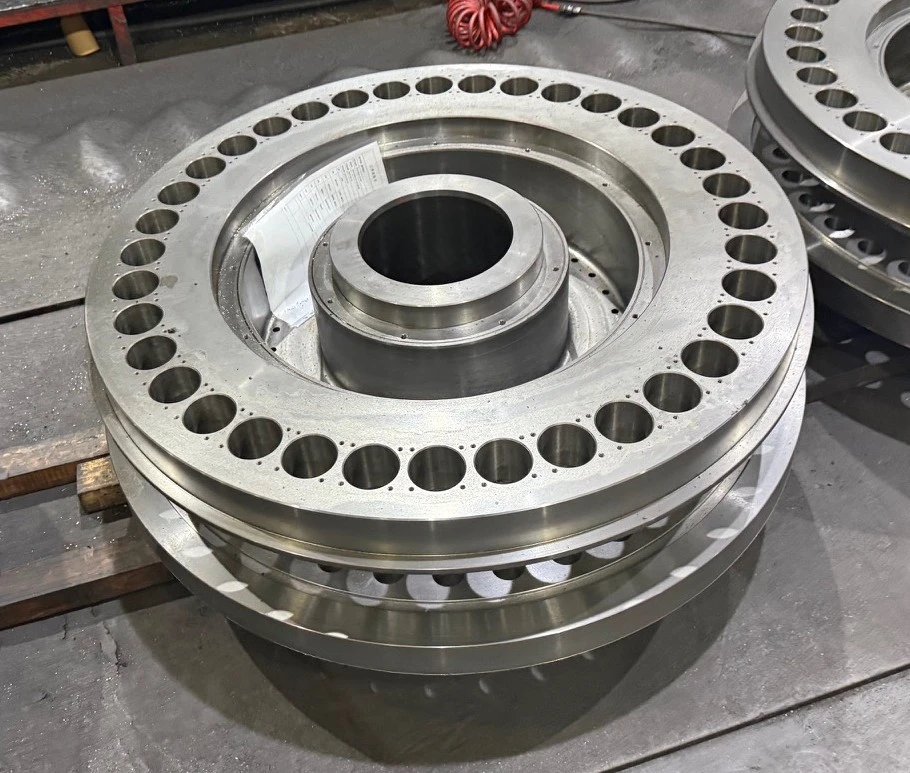

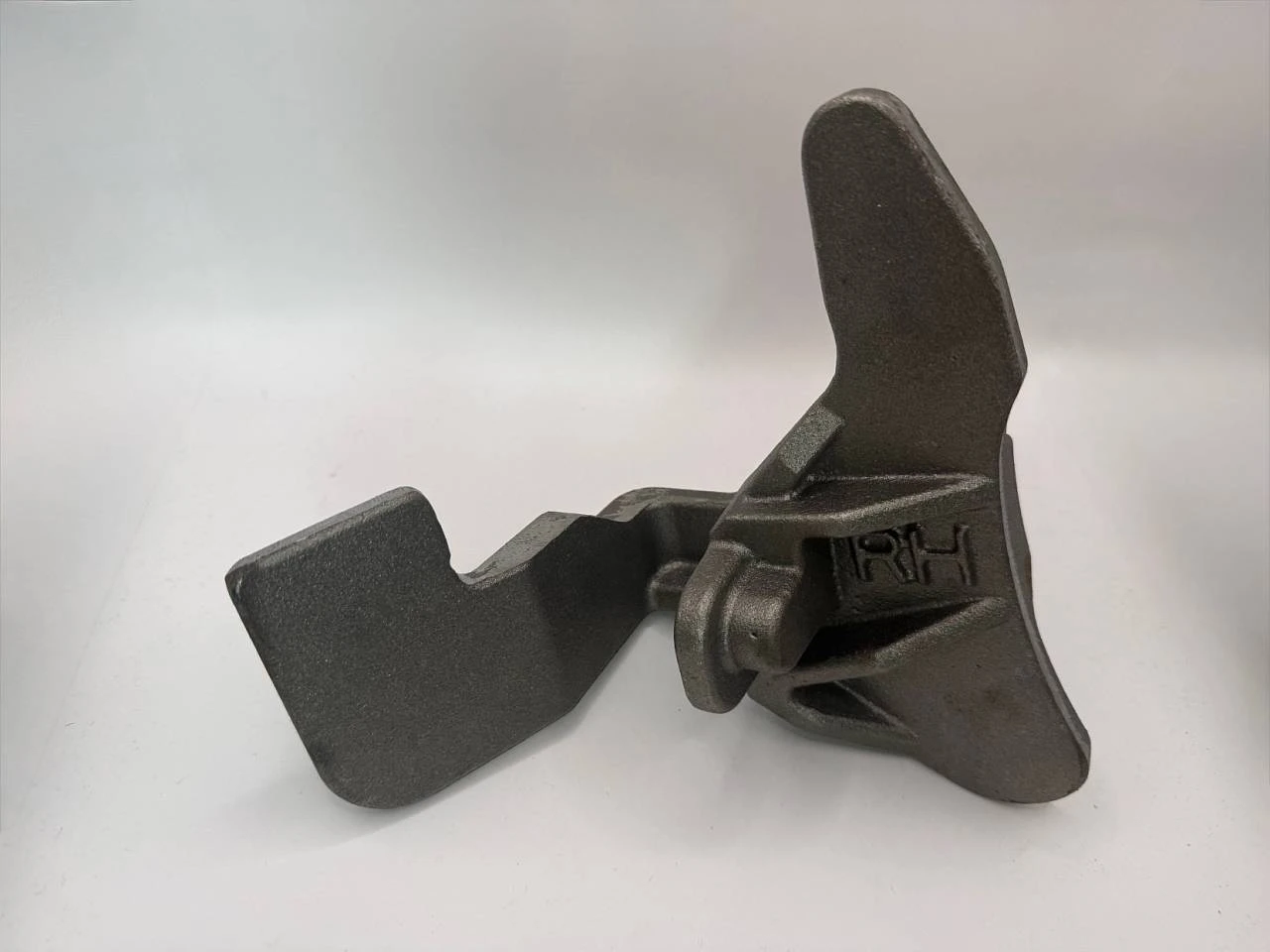

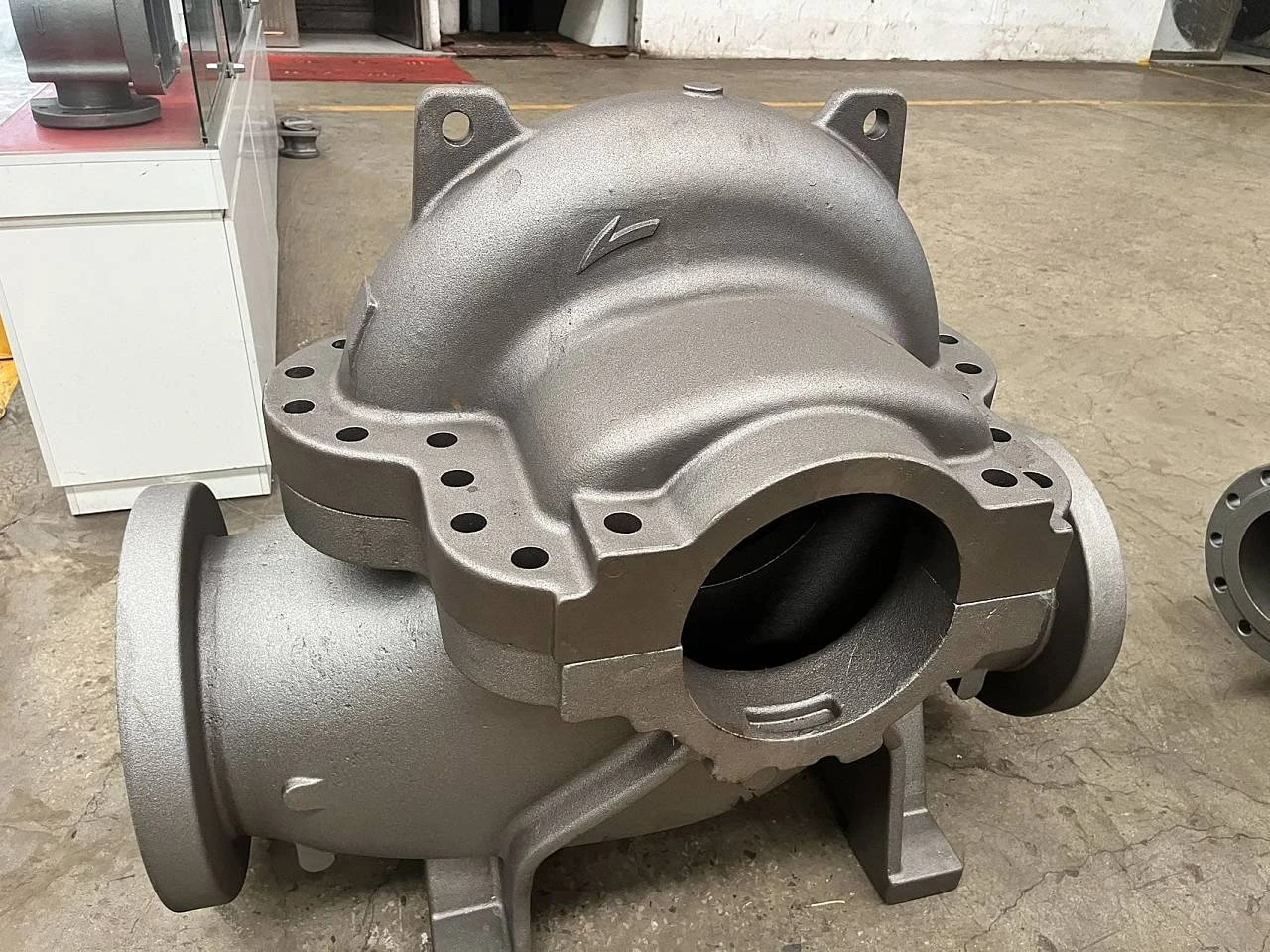

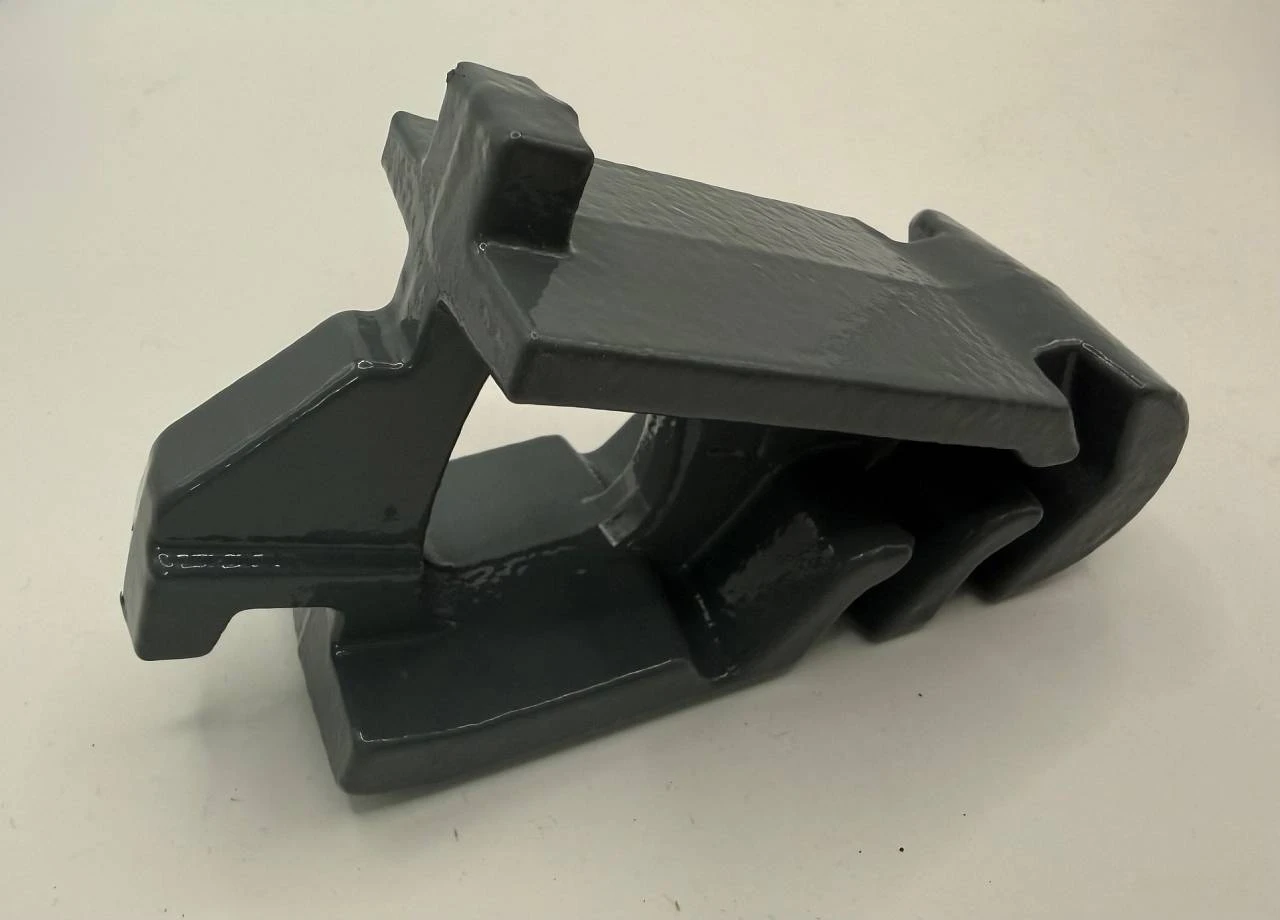

Tvárná litina

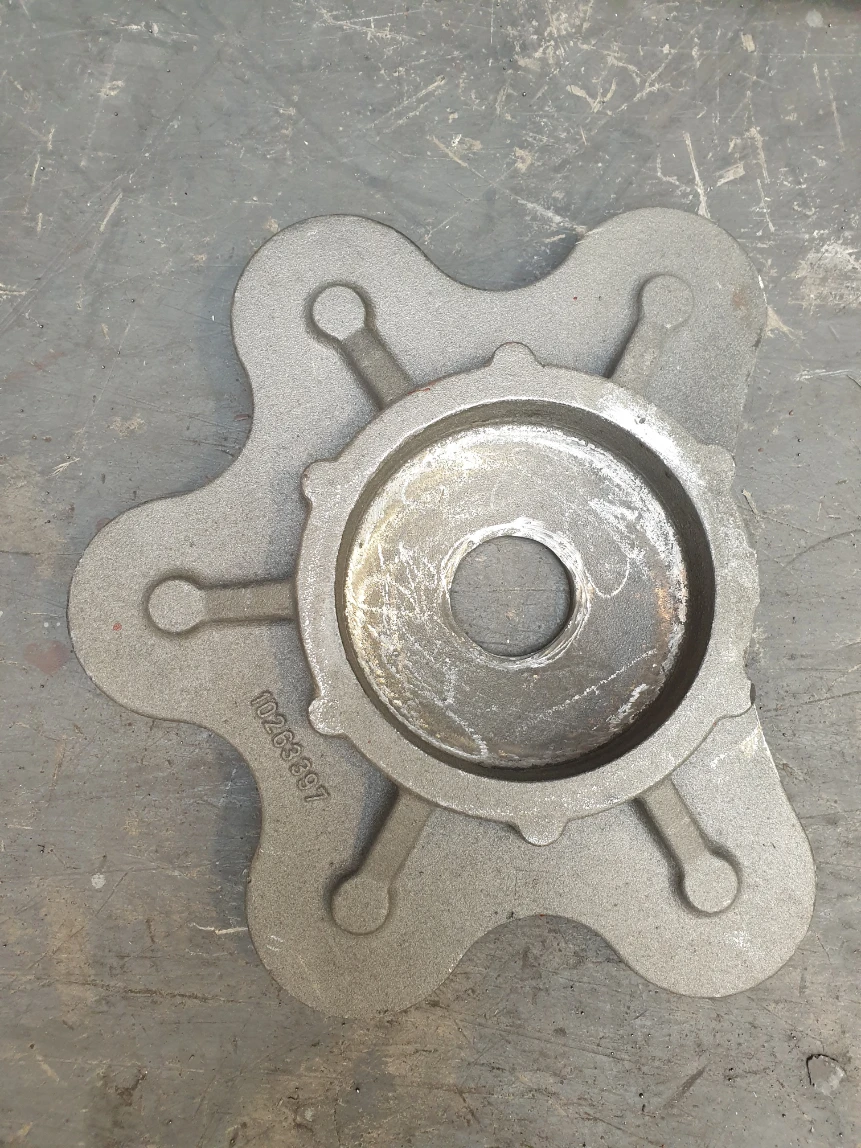

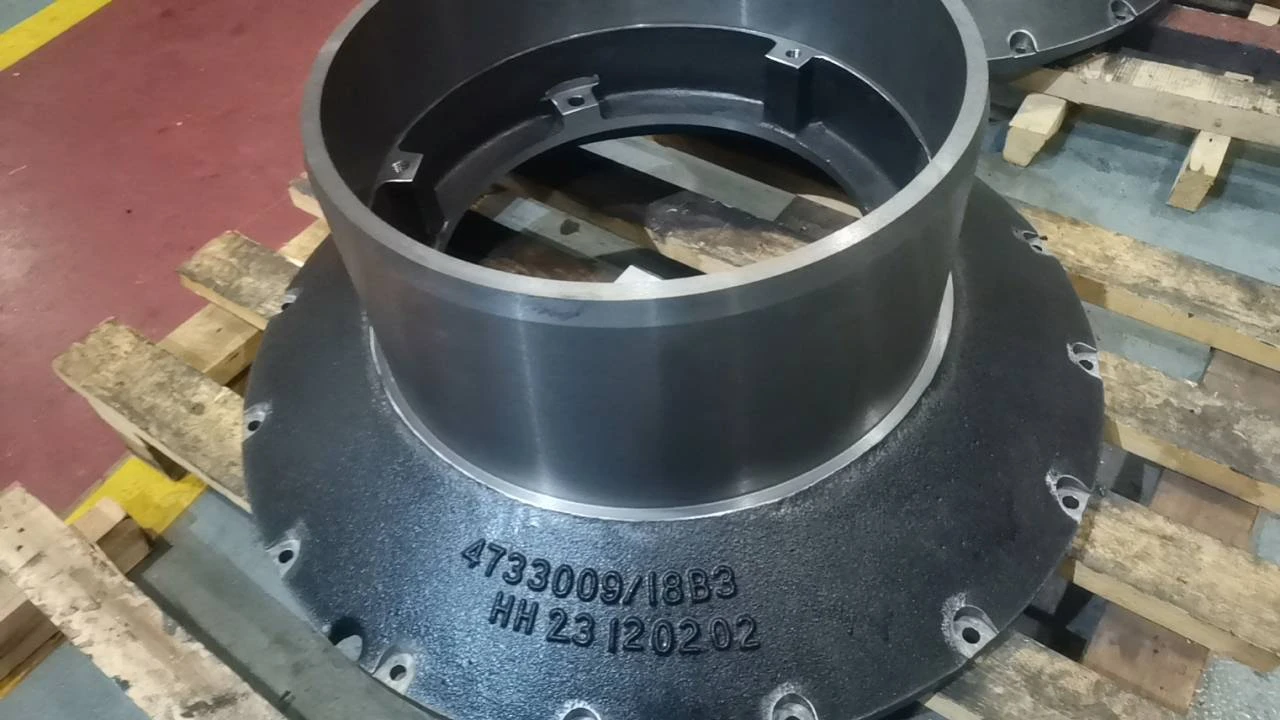

Tvárná litina je litina s kuličkovým grafitem, která se vyznačuje vysokou pevností v tahu, tvrdostí a tažností.
Z tvárné litiny se vyrábí široká škála odlitků pro nejrůznější průmyslové použití, jako například ramena robotů, závěsy kol aut, klikové hřídele, ojnice, statory, rotory vakuových pump a kompresorů, turbínové skříně, převodovky atd.
Přehled vyráběných materiálů z tvárné litiny:
| Norma ČSN | EN ISO | DIN | DIN ASTM / AA (USA) |
|---|---|---|---|
| ČSN 42 2303 | EN-GJS-350-22 | GGG 35.3 | A536 60-40-18 |
| ČSN 42 2304 | EN-GJS-400-15 | GGG 40 | A536 60-40-18 |
| ČSN 42 2314 | EN-GJS-400-18 | GGG 40.3 | A536 60-40-18 |
| ČSN 42 2305 | EN-GJS-500-7 | GGG 50 | A536 Grade 70-50-05 |
| ČSN 42 2306 | EN-GJS-600-3 | GGG 60 | A536 Grade 80-55-06 |
| ČSN 42 2307 | EN-GJS-700-2 | GGG 70 | A536 Grade 100-70-03 |
| ČSN 42 2308 | EN-GJS-800-2 | GGG 80 | A536 Gr. 80-55-06 |

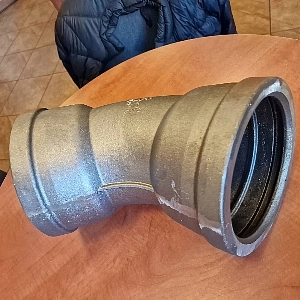

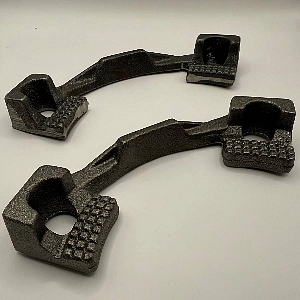

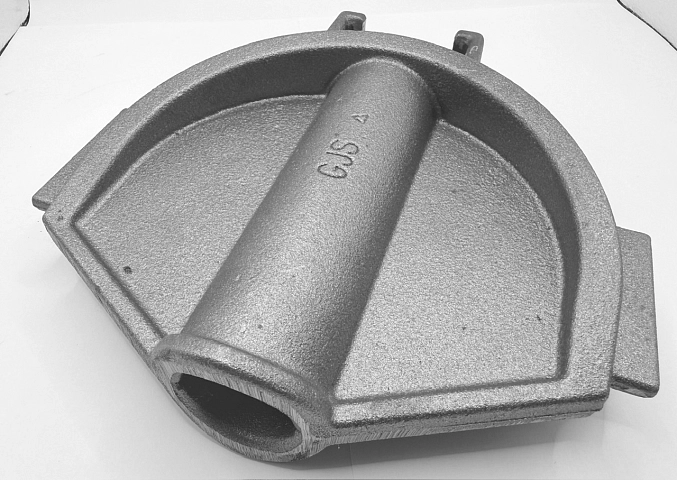

Strojní formování
Přehled našich odlitků ze strojního formování o hmotnosti od 0,1 kg do 200 kg.

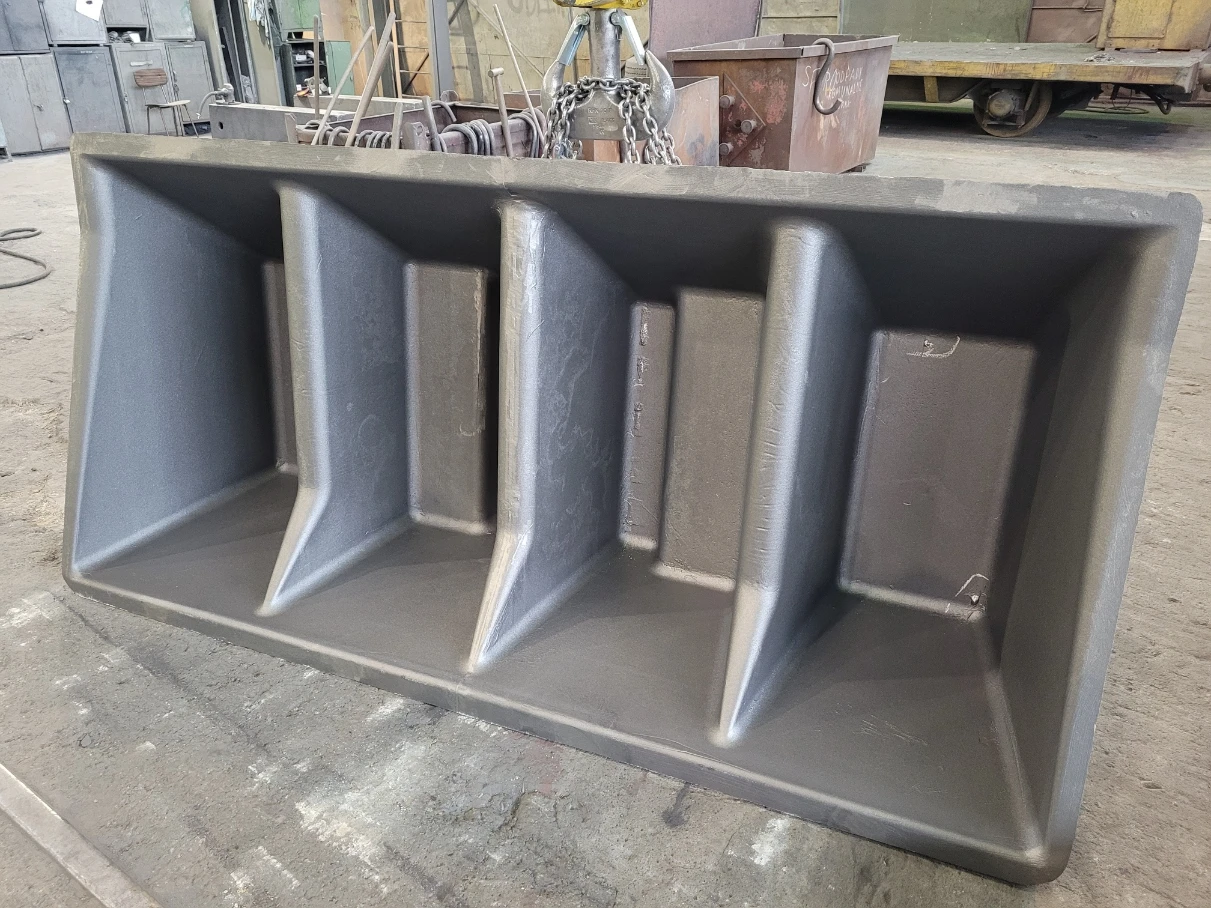

Ruční formování
Přehled našich odlitků z technologie ručního formování o hmotnosti od 1 kg do 20000 kg.
Vermikulární litina
Vermikulární litina, často označovaná také jako litina s vermikulárním grafitem (CGI nebo zkratkou GJV) je moderní konstrukční materiál. Tvoří přechodový typ mezi klasickou šedou litinou (s lupínkovým grafitem) a litinou tvárnou (s kuličkovým grafitem).
Vermiklární litina je vhodná pro pro vysoce namáhané odlitky, které musí odolávat kombinaci vysokého mechanického tlaku a tepelných změn. Typickými příklady jsou litinové kokily, bloky motorů, výfuková potrubí, skříně čerpadel a kompresorů a další.
Přehled vyráběných materiálů z vermikulární litiny:
| EN ISO | DIN | ASTM / AA (USA) |
|---|---|---|
| EN-GJV-300 | GGV 300 | A842 Grade 300 |
| EN-GJV-350 | GGV 350 | A842 Grade 350 |
| EN-GJV-400 | GGV 400 | A842 Grade 400 |
| EN-GJV-450 | GGV 450 | A842 Grade 450 |
| EN-GJV-500 | GGV 500 | A842 Grade 500 |
Adi litina
Adi litina je speciální bainitickou tvárná litina, která se vyznačuje velmi příznivou pevností, tažností, dynamickou pevností a otěruvzdorností. ADI litina se svými mechanickými vlastnostmi velmi podobá ocelolitině.
Adi litina vhodná pro dynamicky a rázově namáhané součásti strojů jako jsou ozubená kola, hřídele pro těžké dieselové motory, kola a součásti podvozků vlaků a podobné aplikace.
Přehled vyráběných materiálů z Adi litiny:
| EN ISO | DIN | ASTM A897M (MPa) |
|---|---|---|
| EN-GJS-800-10 | - | Grade 750/500/11 |
| EN-GJS-1050-6 | - | Grade 1050/750/07 |
| EN-GJS-1200-3 | - | Grade 1200/850/04 |

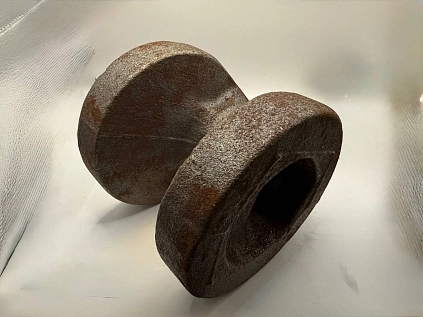

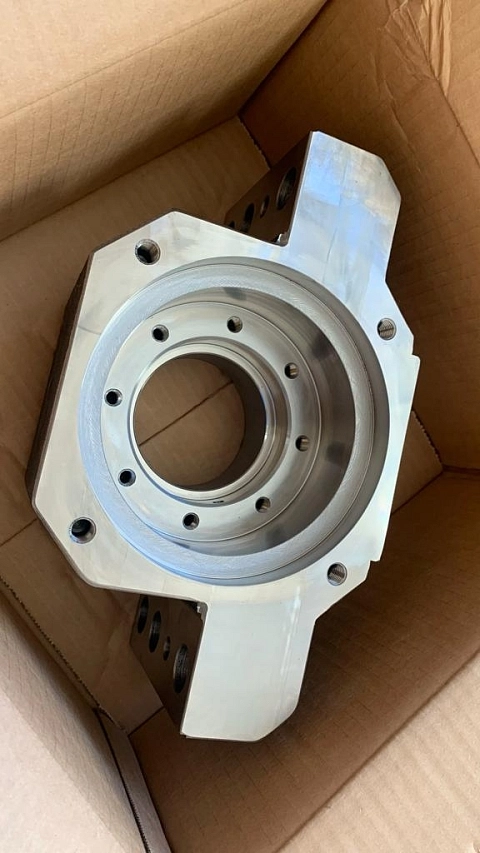

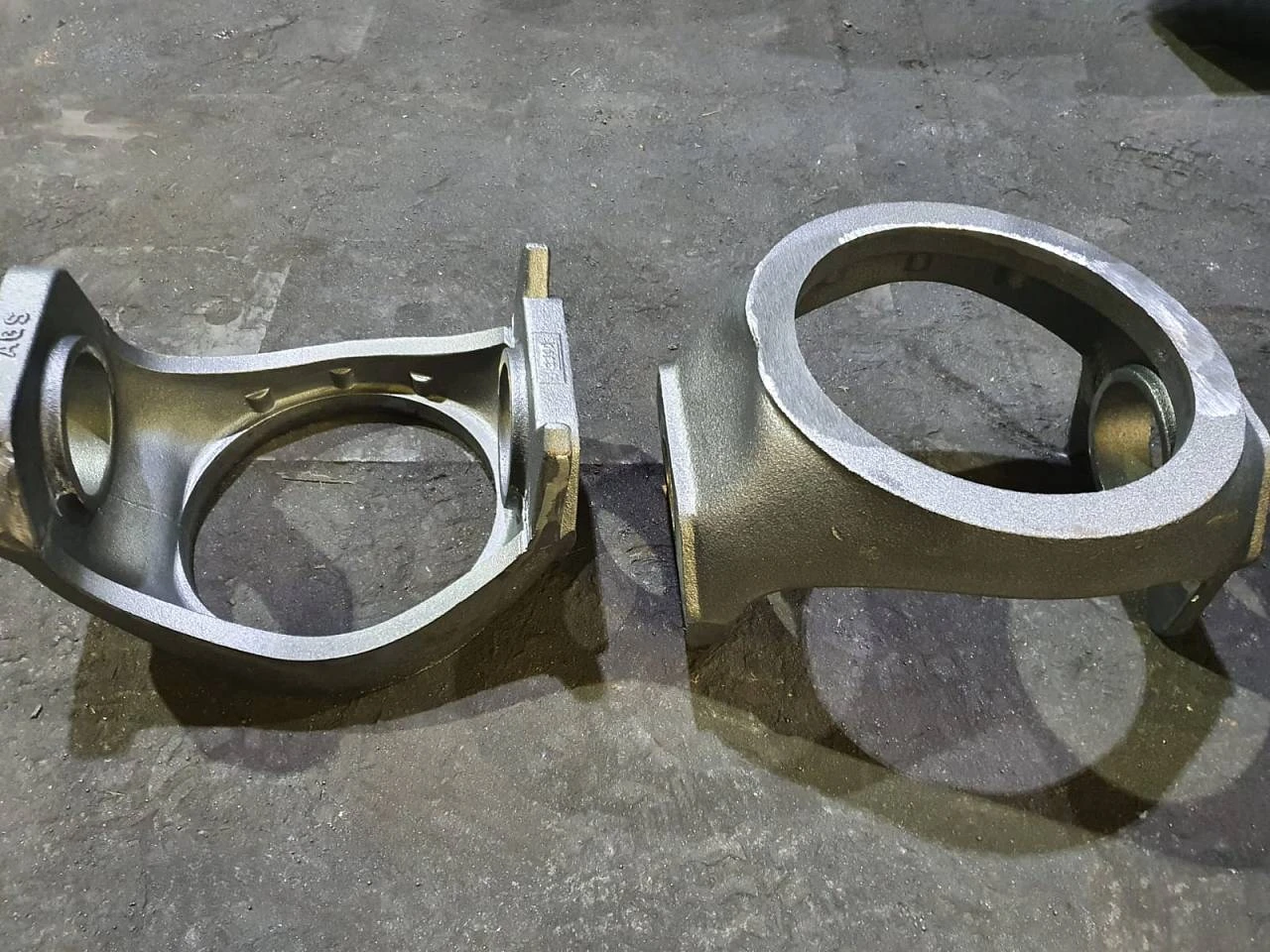

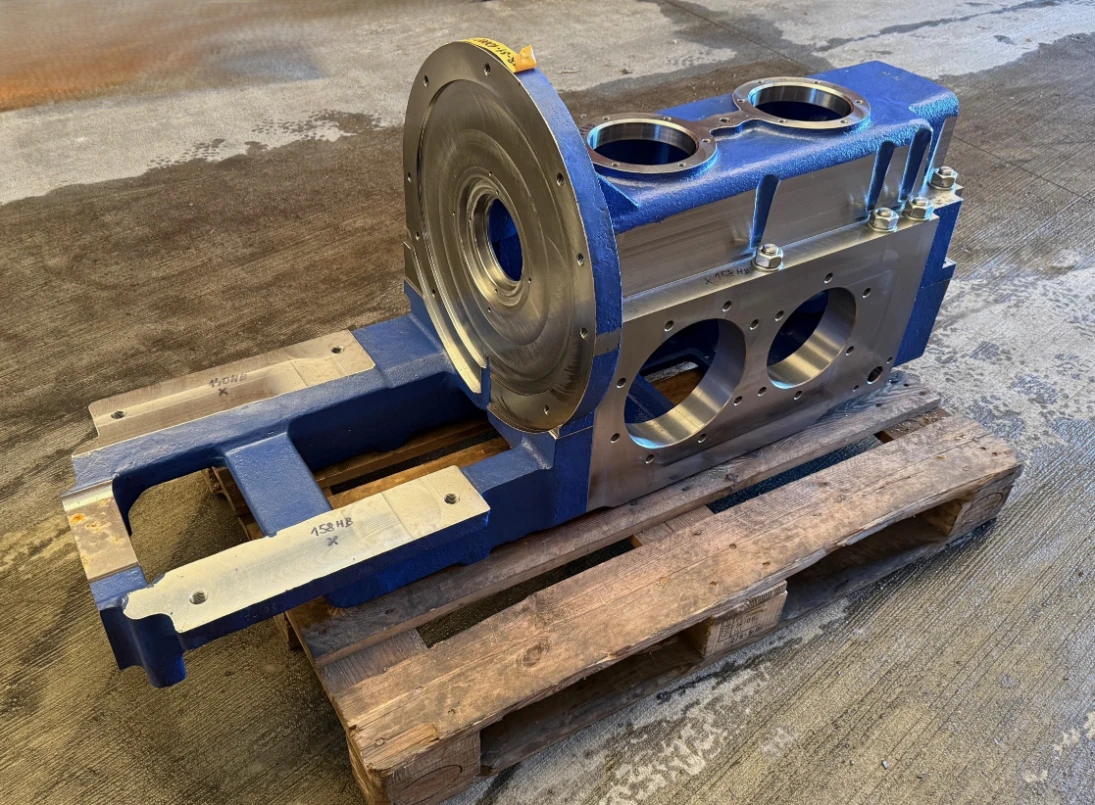

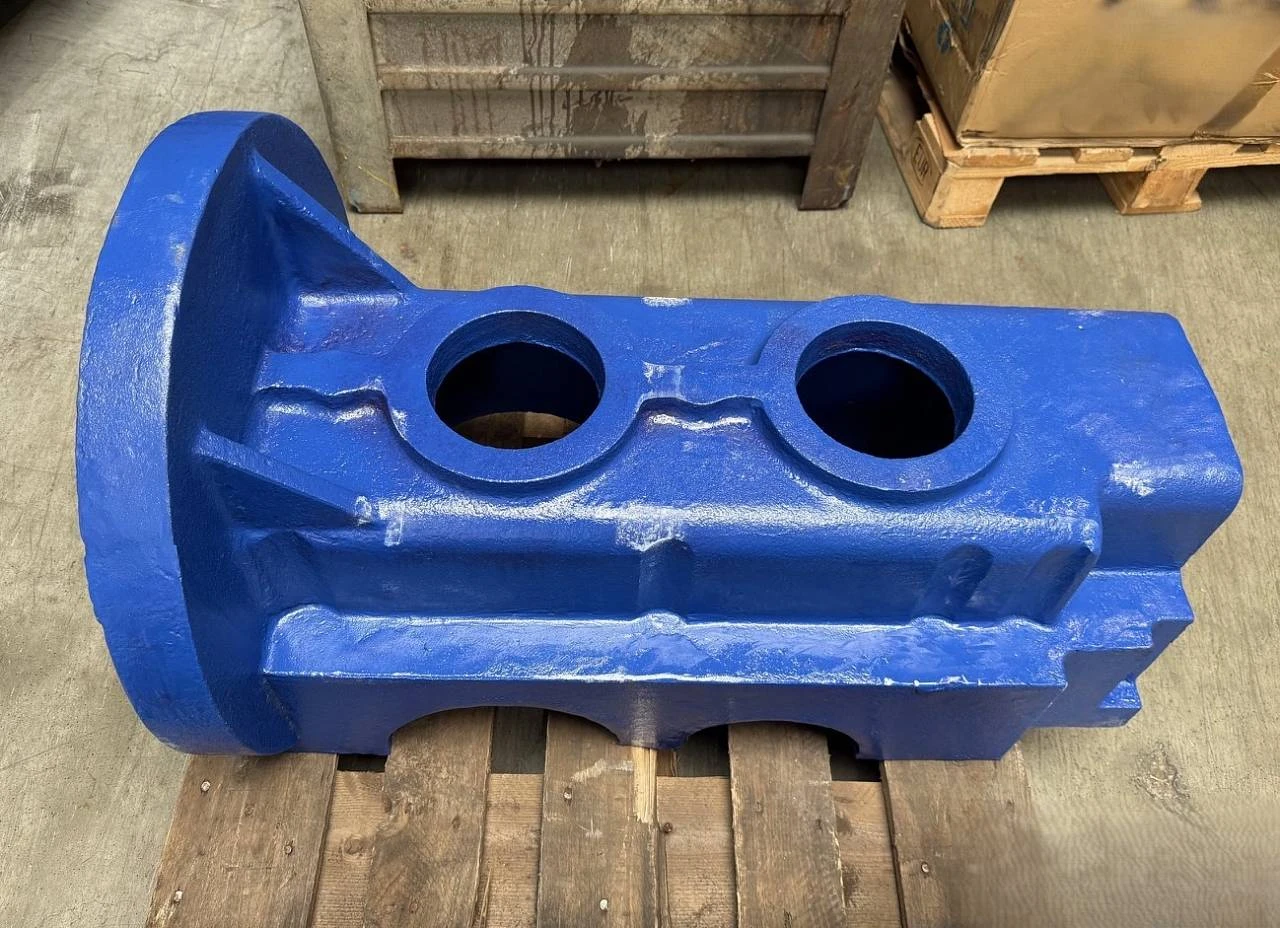

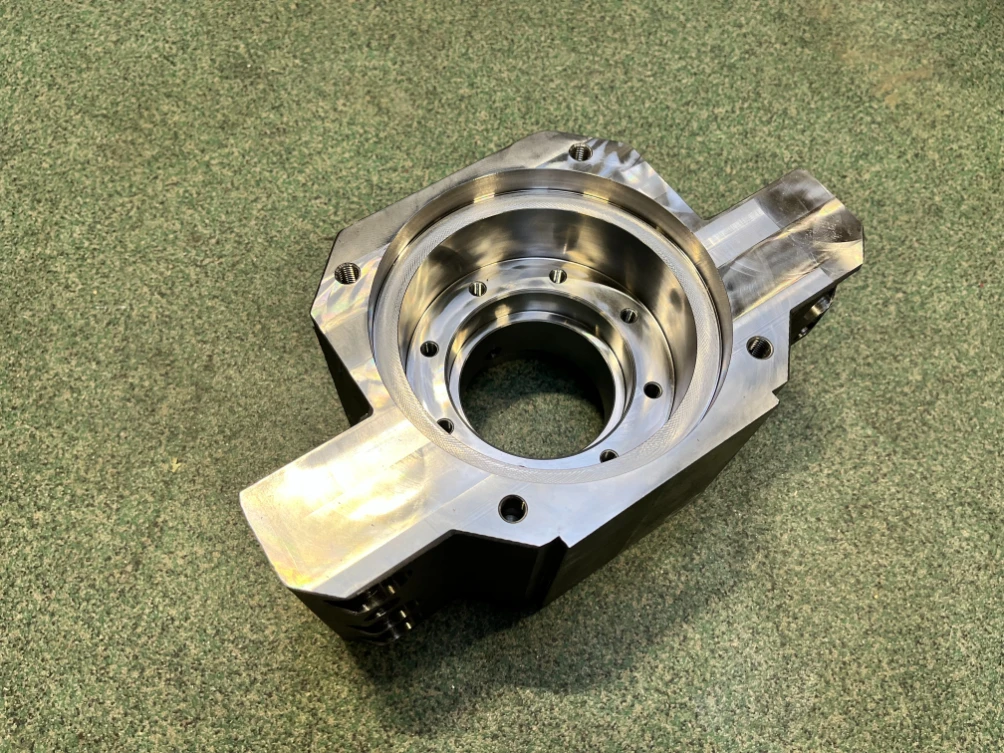

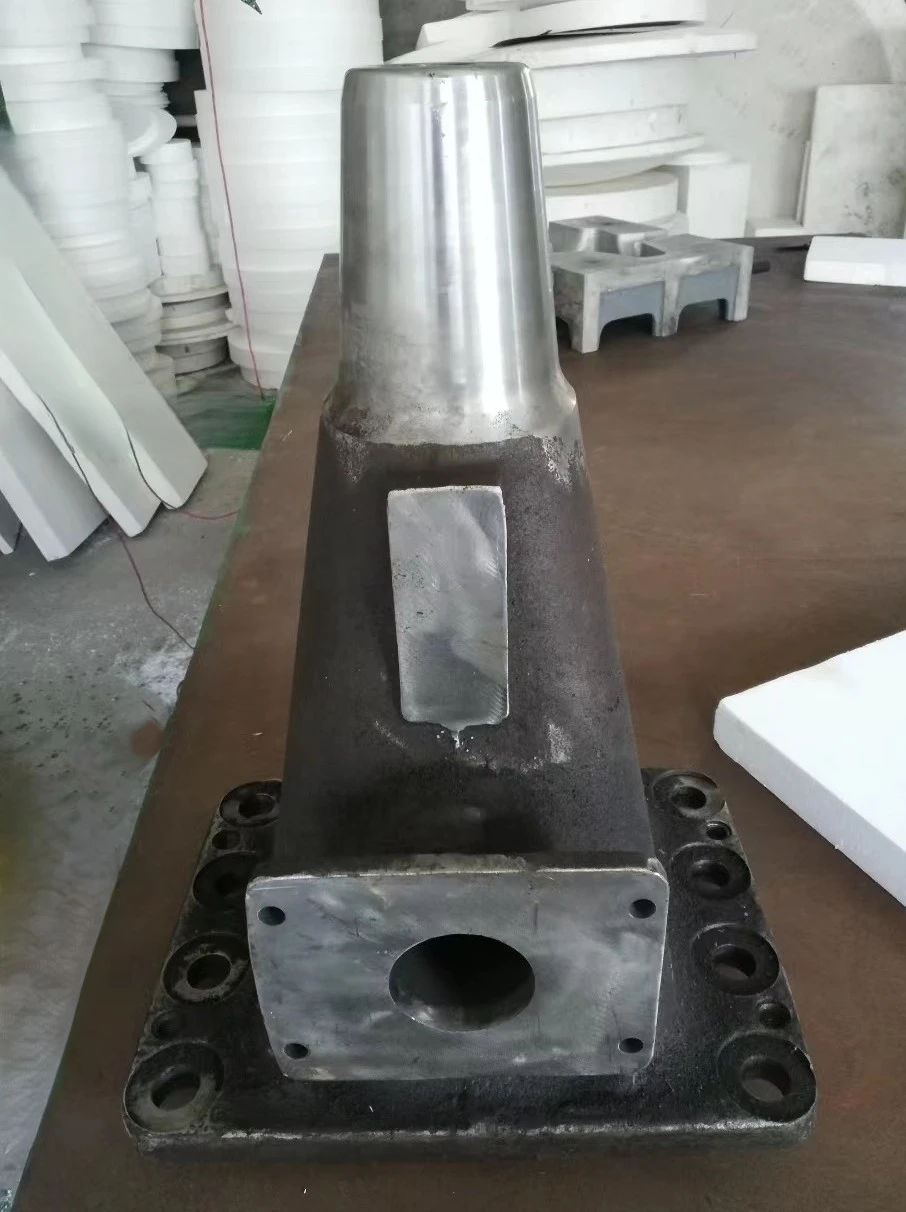

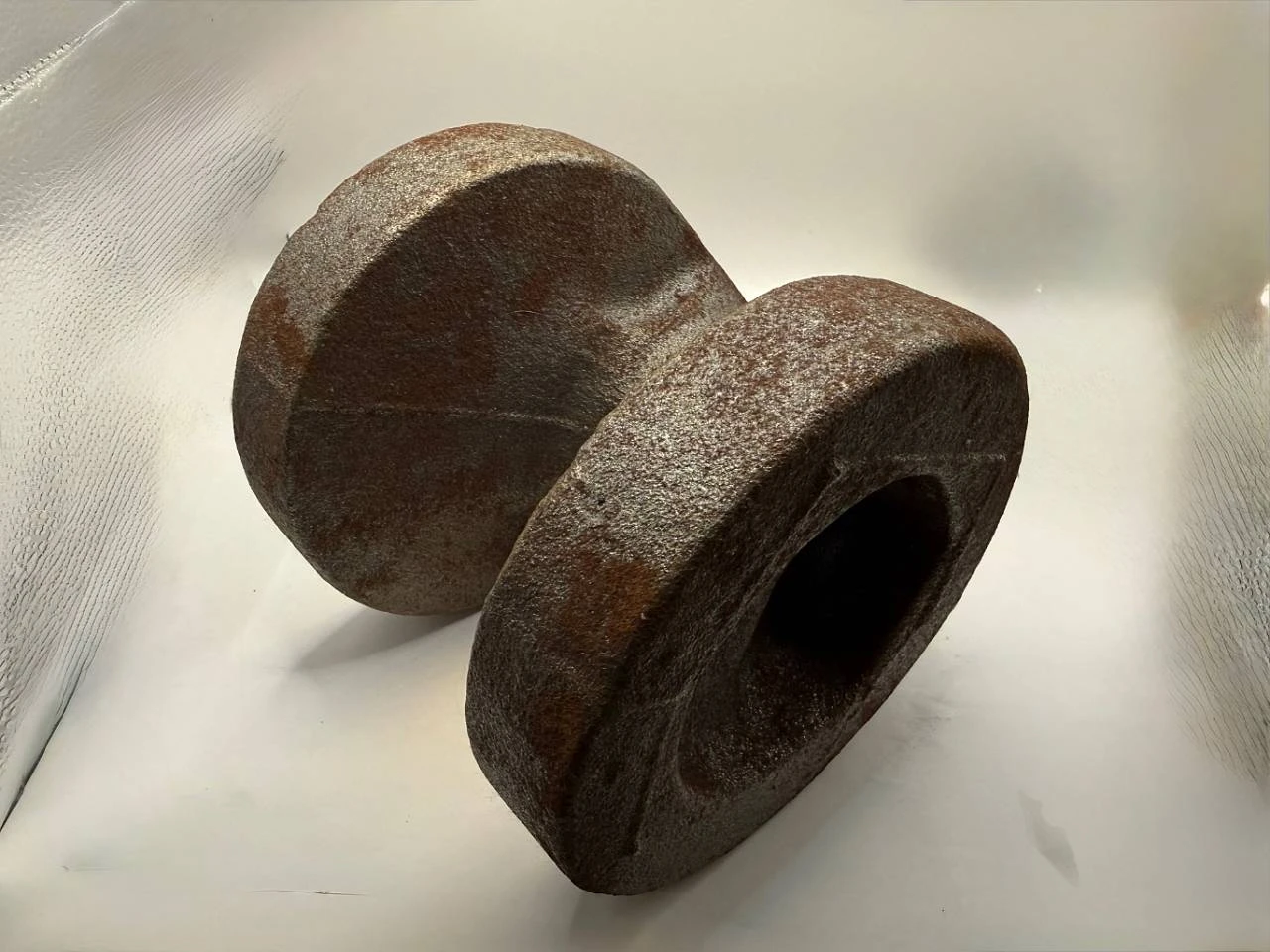

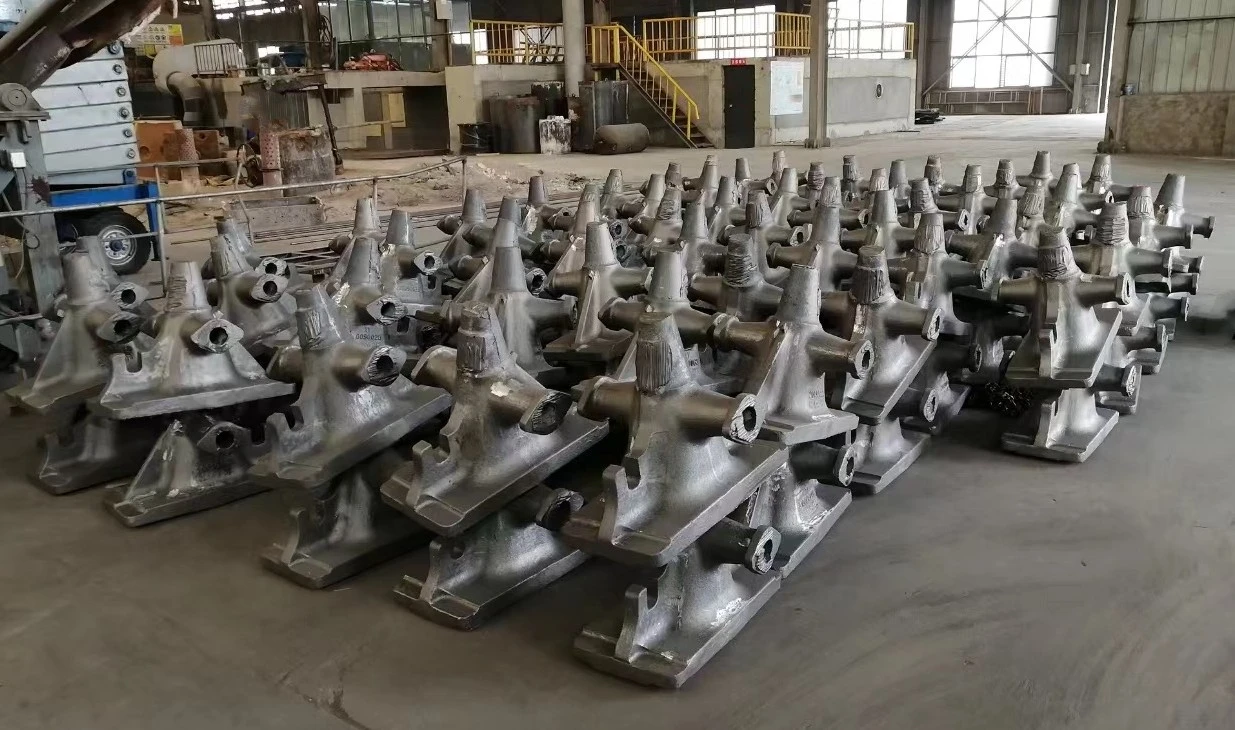

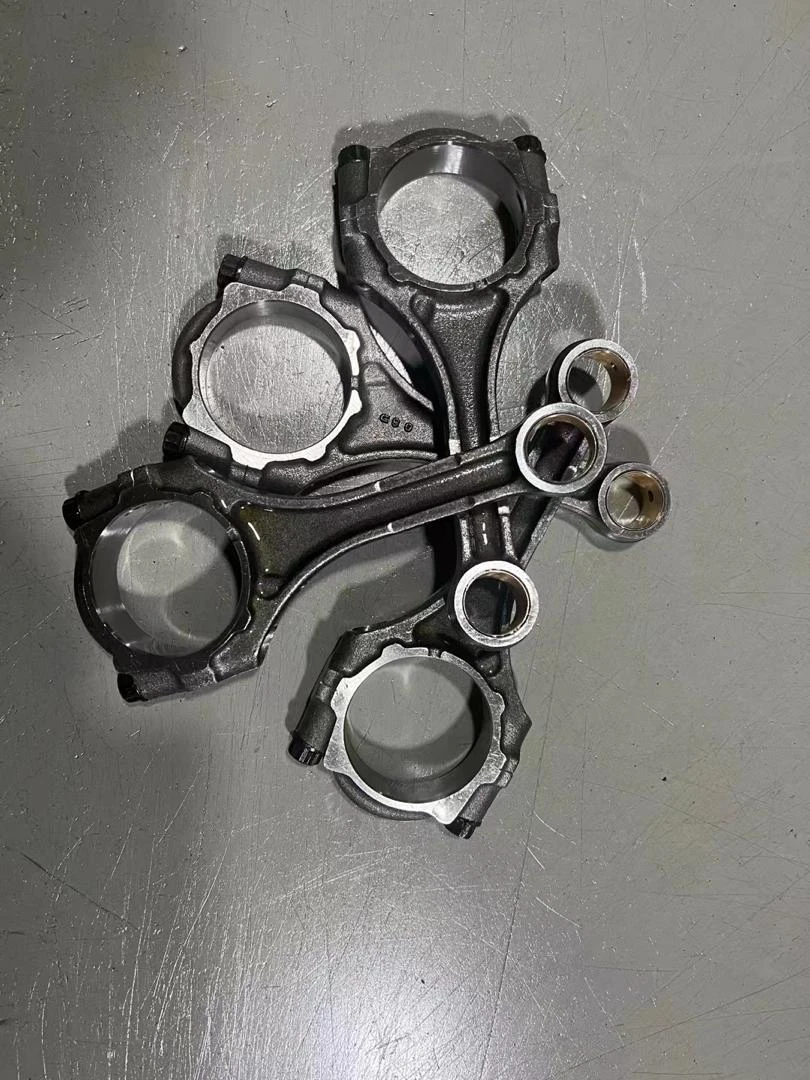

Ocelolitina

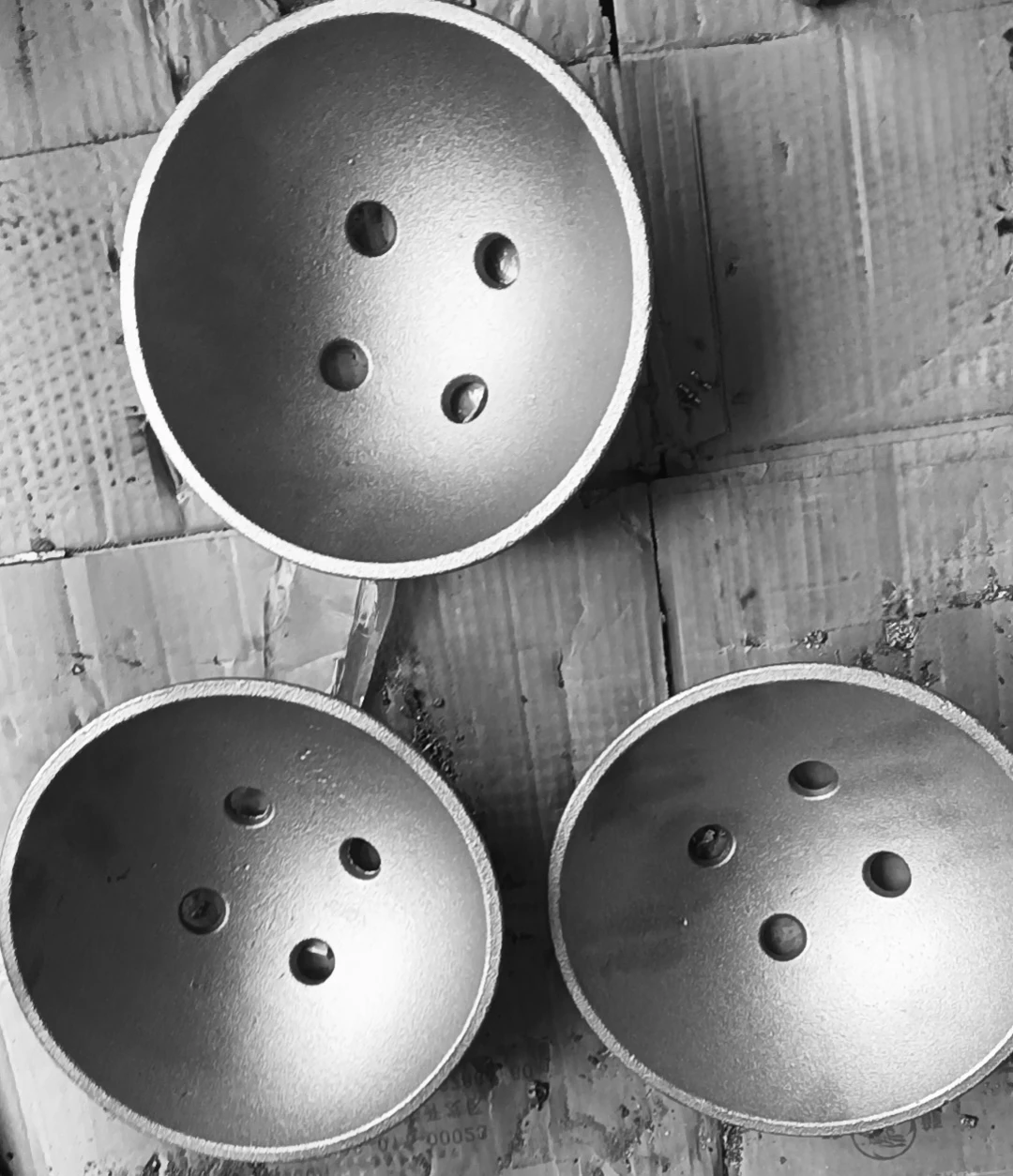

Ocelolitina je označovaná jako ocel na odlitky. Ocelolitina je slitina železa s uhlíkem, která je určena k odlévání do pískových forem. Na rozdíl od běžné šedé nebo tvárné litiny má ocelolitina lepší mechanické vlastnosti, zejména vysokou pevnost a houževnatost. Důležitou vlastností ocelolitiny je svařitelnost, což umožňuje opravy nebo spojování složitých dílů.
Ocelolitina je ideální volbou pro odlitky, které musí kombinovat složitý tvar s vysokým provozním zatížením. Na přání zákazníka jsme schopni vyrobit odlitky z ocelolitiny od 5 kg do 10 000 Kg dle požadované materiálové specifikace.
Odlitky z ocelolitiny jsou vhodné pro náročné aplikace, jako jsou části válcovacích stolic, lisů, tělesa armatur, tlakové nádoby, součásti kolejových vozidel, ozubená kola, drtiče a podobné díly.
Přehled vyráběných materiálů:
Svařitelné a uhlíkové oceli
| Norma ČSN | DIN | WNr. | EN ISO |
| ČSN 422643 | GS-45 | 1.0446 | GE 240 |
| ČSN 422650 | GS-52 | 1.0552 | GE 260 |
| ČSN 422660 | GS-60 | 1.0558 | GE 300 |
Nízkolegované oceli
| Norma ČSN | DIN | WNr. | ASTM |
| ČSN 42 2712 | GS-20Mn5 | 1.1120 | A352 Gr. LCB |
| ČSN 42 2715 | GS-36Mn5 | 1.1167 | A352 Grade LCC |
| ČSN 42 2744 | GS17CrMo55 | 1.7357 | A217 Grade WC6 |
| ČSN 42 2843 | GS42CrMo4 | 1.7231 | A29 / AISI 4140 |
Žáruvzdorné / korozivzdorné oceli
| Norma ČSN | DIN | WNr. | ASTM |
| ČSN 42 2906 | GX20Cr14 | 1.4027 | A743 Grade CA40 |
| ČSN 42 2911 | GX40CrSi17 | 1.4740 | A297 Grade HI |
| ČSN 42 2930 | GX6CrNi18 9 | 1.4308 | ASTM A743 CF-8 |
| ČSN 42 2931 | GX10CrNi18 8 | 1.4312 | A743 Grade CF-10 |
| ČSN 42 2940 | GX6CrNiMo18 10 | 1.6902 | A743 Grade CF-8M |
| ČSN 42 2941 | GX5CrNiMoNb18 10 | 1.4581 | A351 Grade CF8MC |
| ČSN 42 2913 | GX40CrSi23 | 1.4745 | A297 Grade HC |
| ČSN 42 2934 | GX40CrNiSi22 9 | 1.4826 | A297 Grade HF |
| ČSN 42 2936 | GX40CrNiSi25 12 | 1.4837 | A297 Grade HH |
| ČSN 42 2952 | GX40CrNiSi25 20 | 1.4848 | A297 Grade HK |
Lost foam (ztracená pěna) odlitky
Nabízíme výrobu odlitků metodou ztracené pěny Lost Foam jako inovativní a nákladově velmi atraktivní alternativu pro tradiční slévárenský proces formování s použitím nákladných pevných modelů.
- výrazná nákladová úspora u prototypové výroby, kusové nebo malosériové výroby odlitků
- možnost výroby tvarově složitých odlitků ze všech druhů litiny
- větší flexibilita u konstrukce odlitků než u tradičních dřevěných modelů
V technologii Lost Foam se využívají polystyrenové modely (EPS), které jsou celé zasypávány v licí formě. Tekutý kov nalitý do formy vyplní její dutinu a zároveň vypálí model. Tato metoda je podstatně levnější ve srovnání s klasickou metodou, která využívá dřevěné modely vzhledem k nižším investičním nákladům na výrobu modelu.
Odlitky z neželezných slitin
Dodáváme odlitky lité do pískových směsí, tak do kovových forem, gravitačně, nízkým tlakem, vysokým tlakem a i přesné odlitky na vytavitelný model.

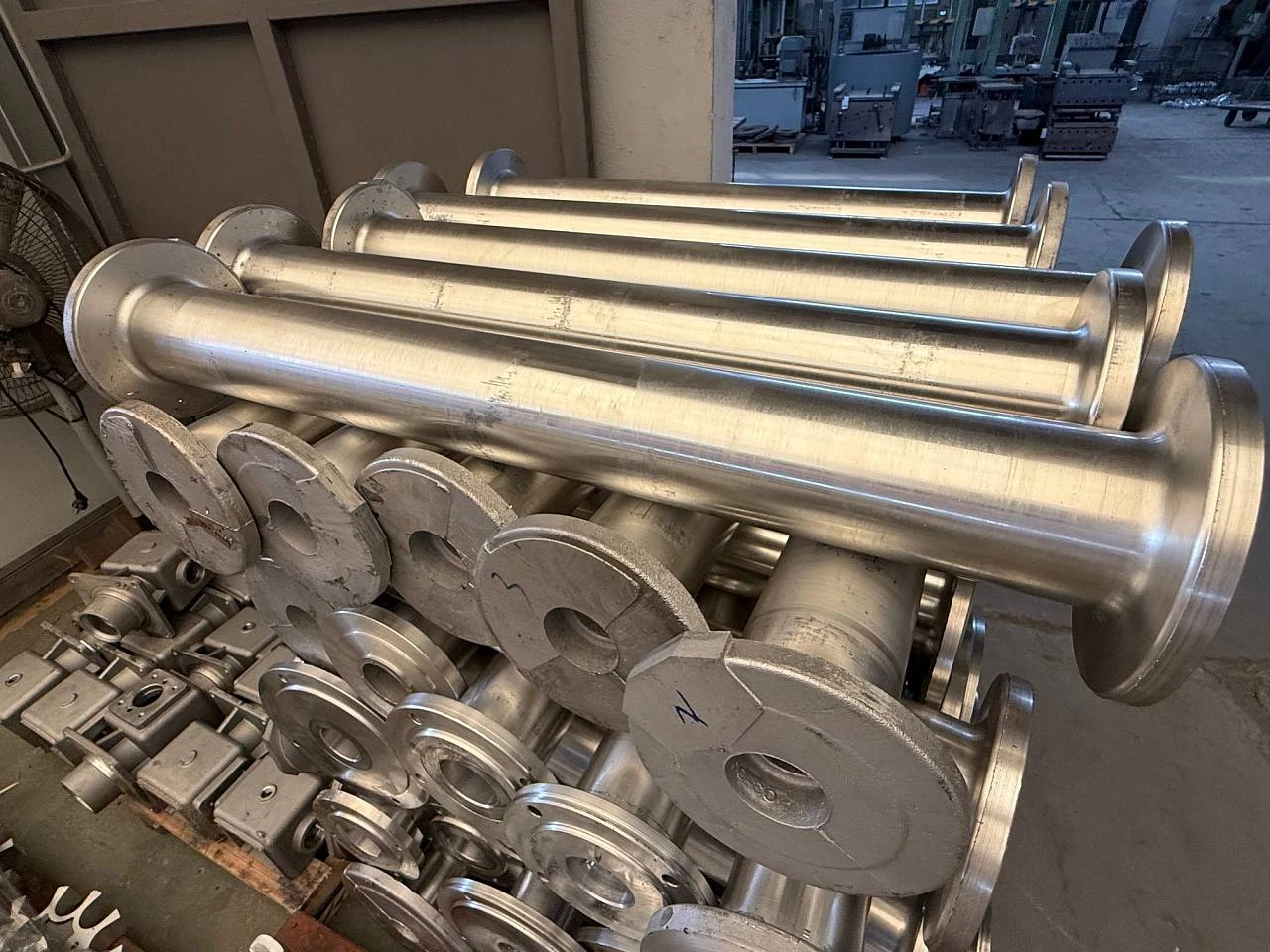

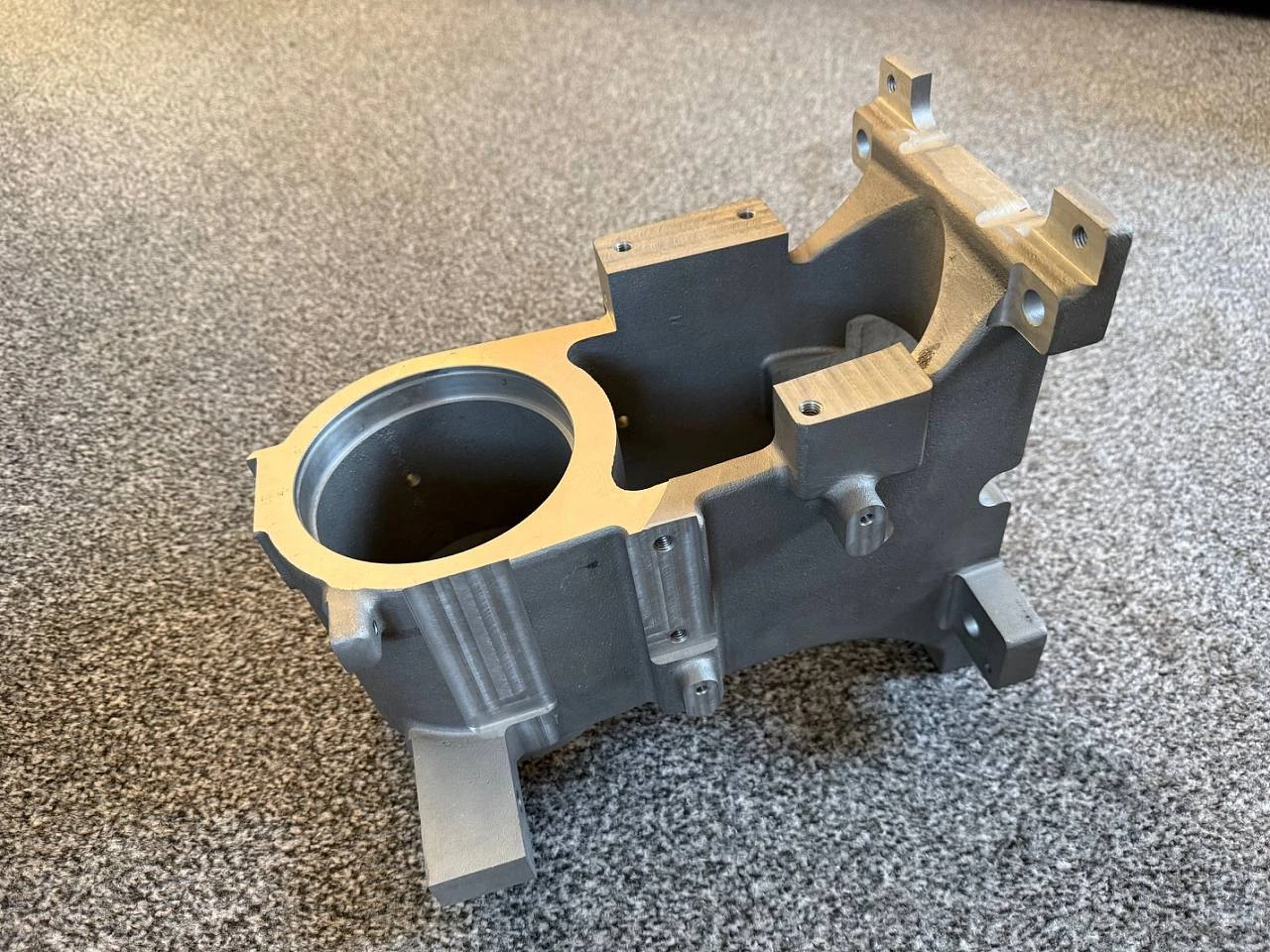

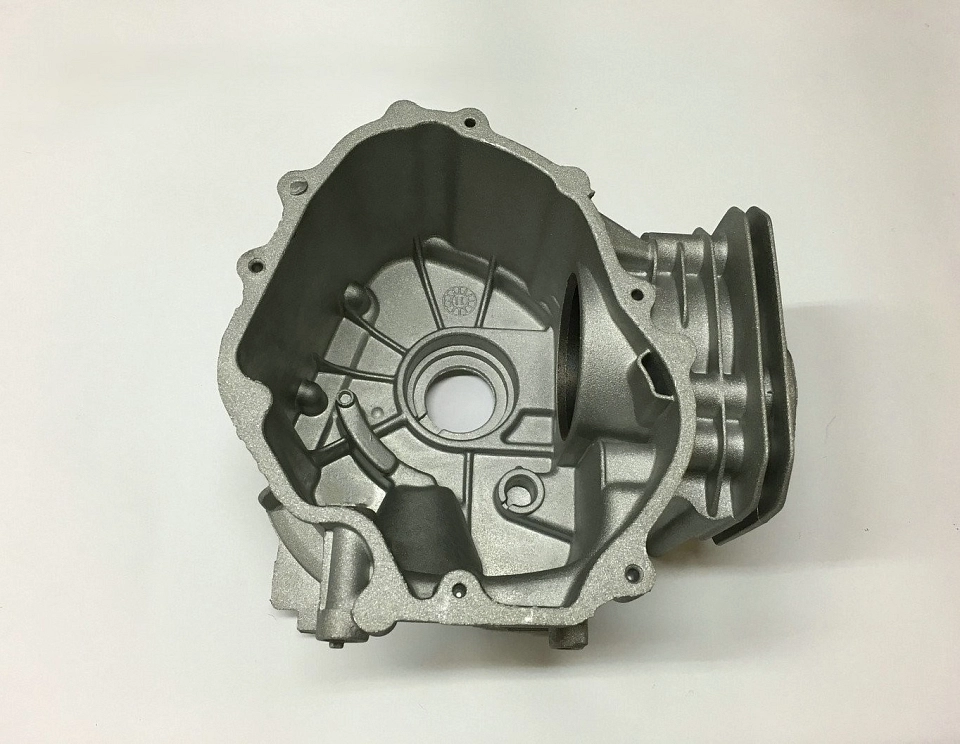

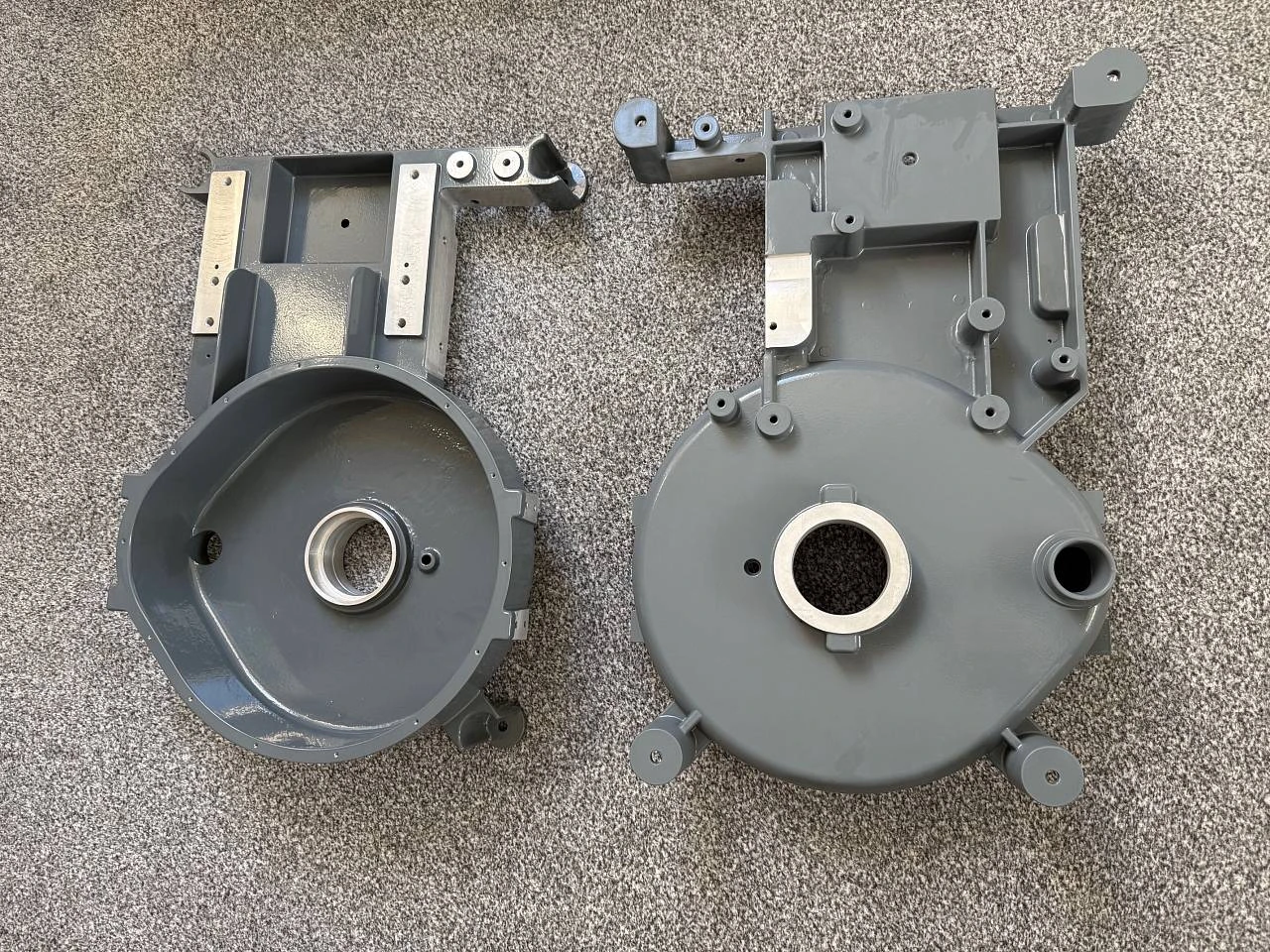

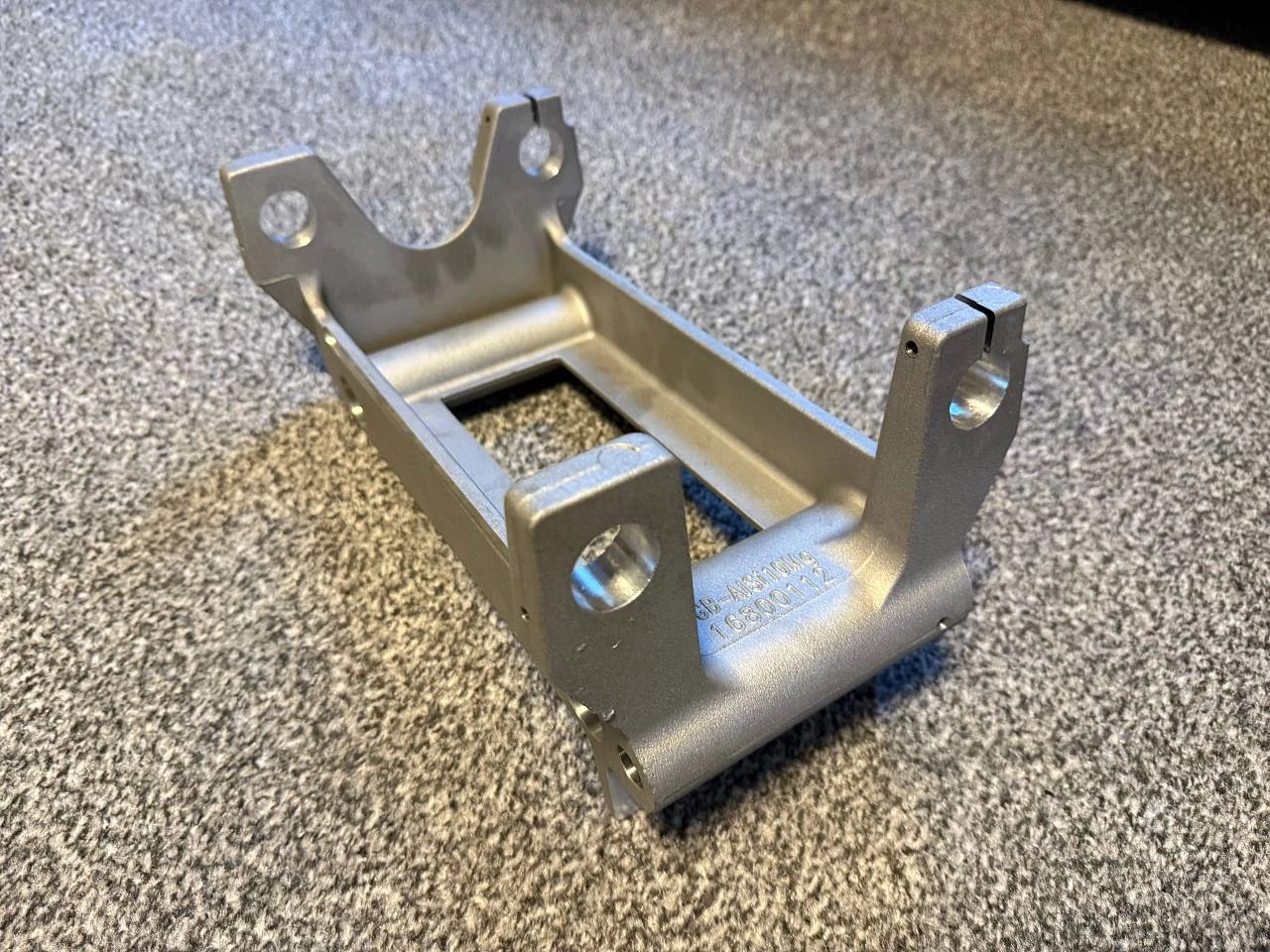

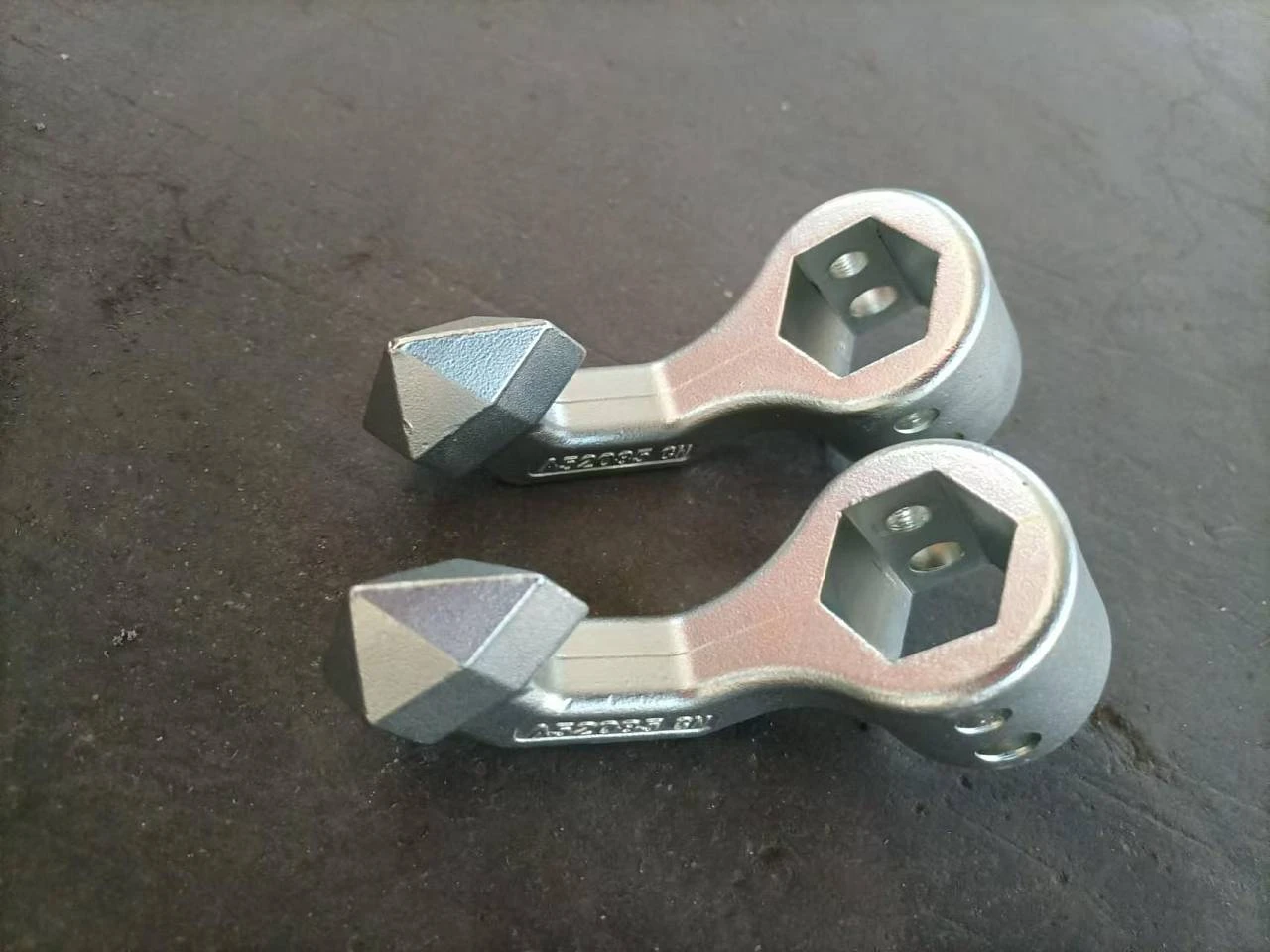

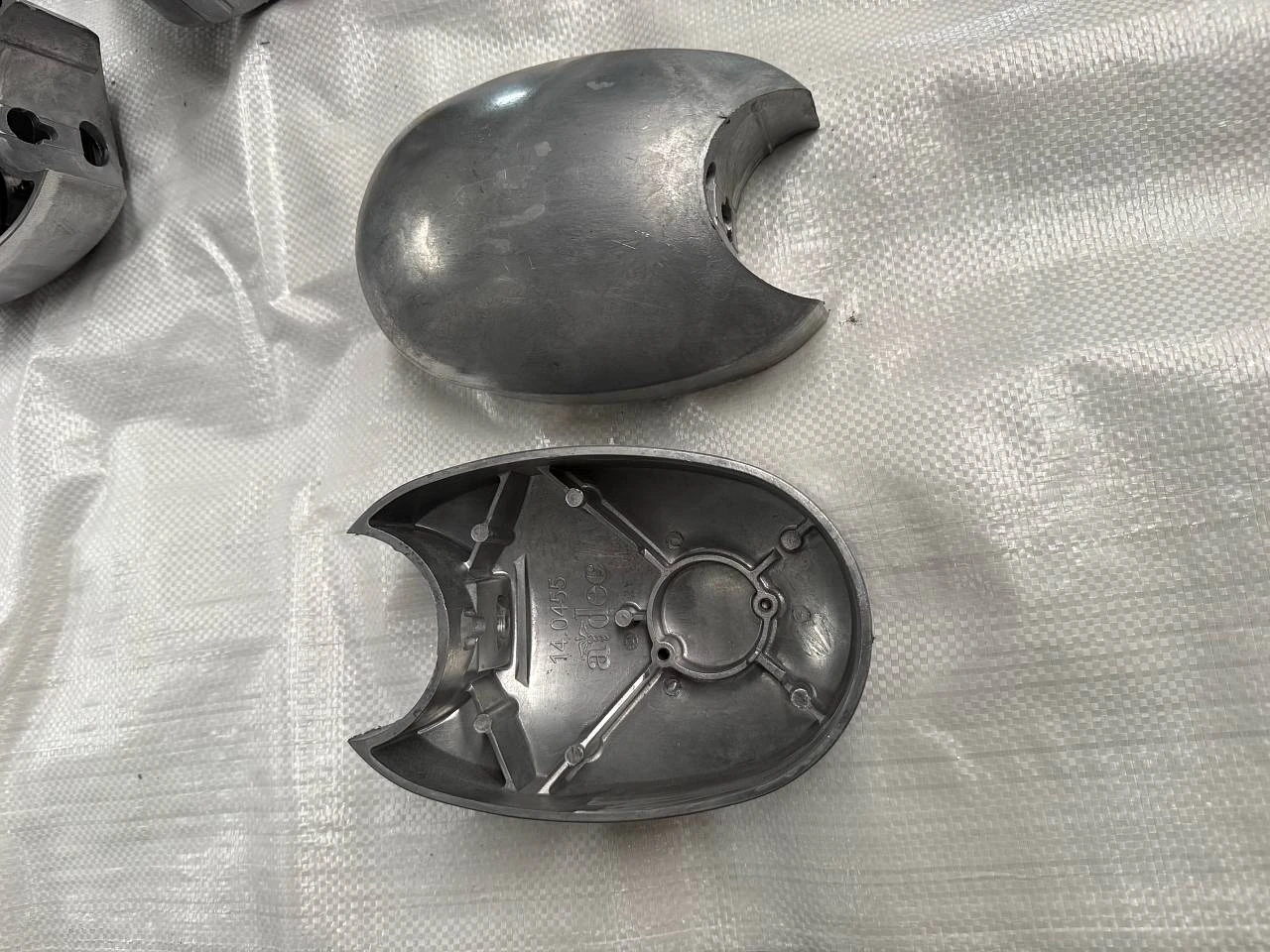

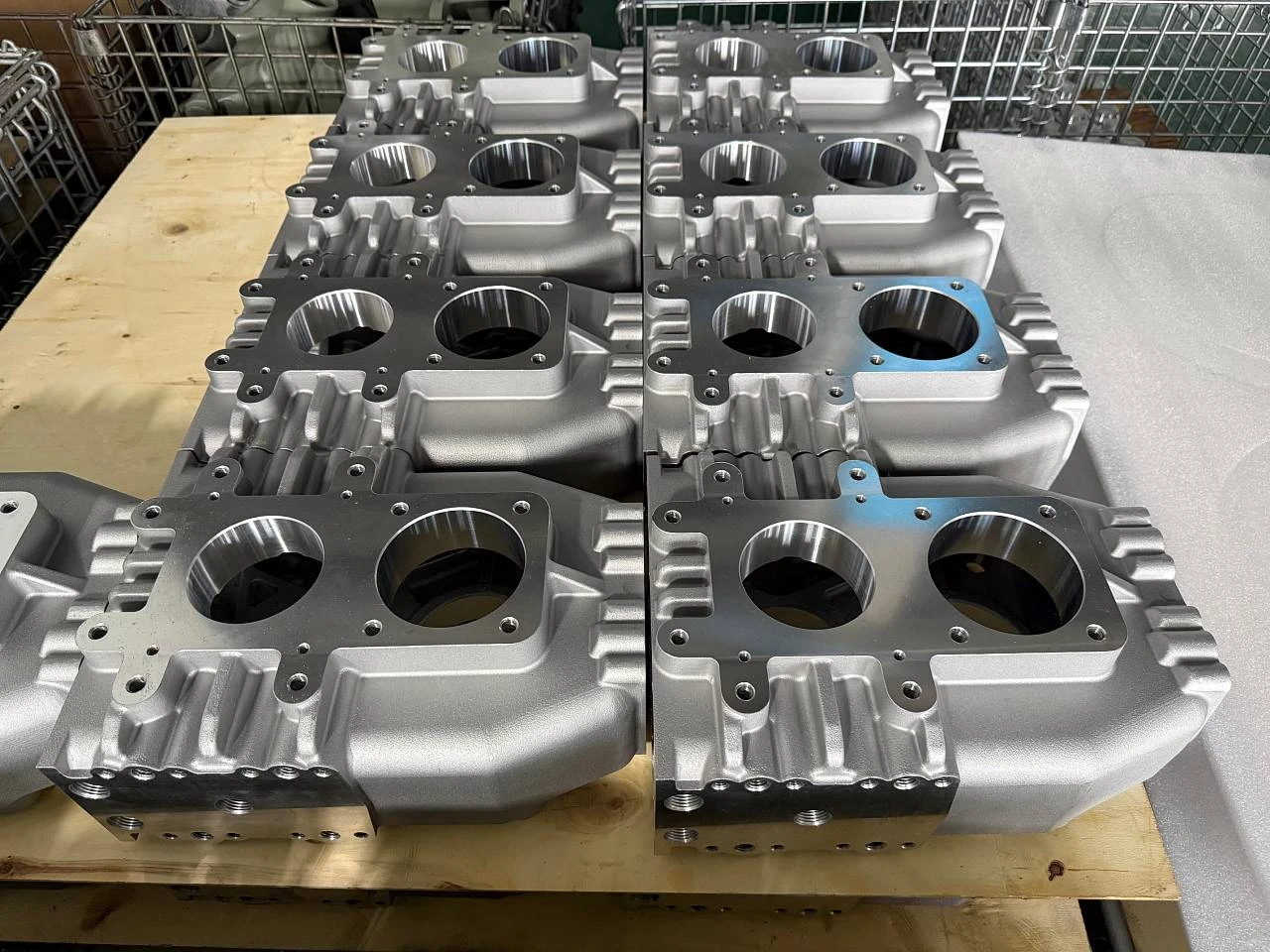

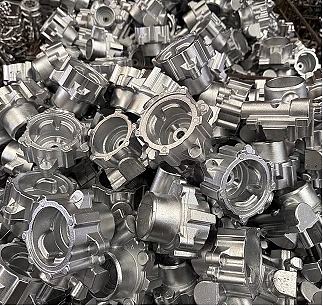

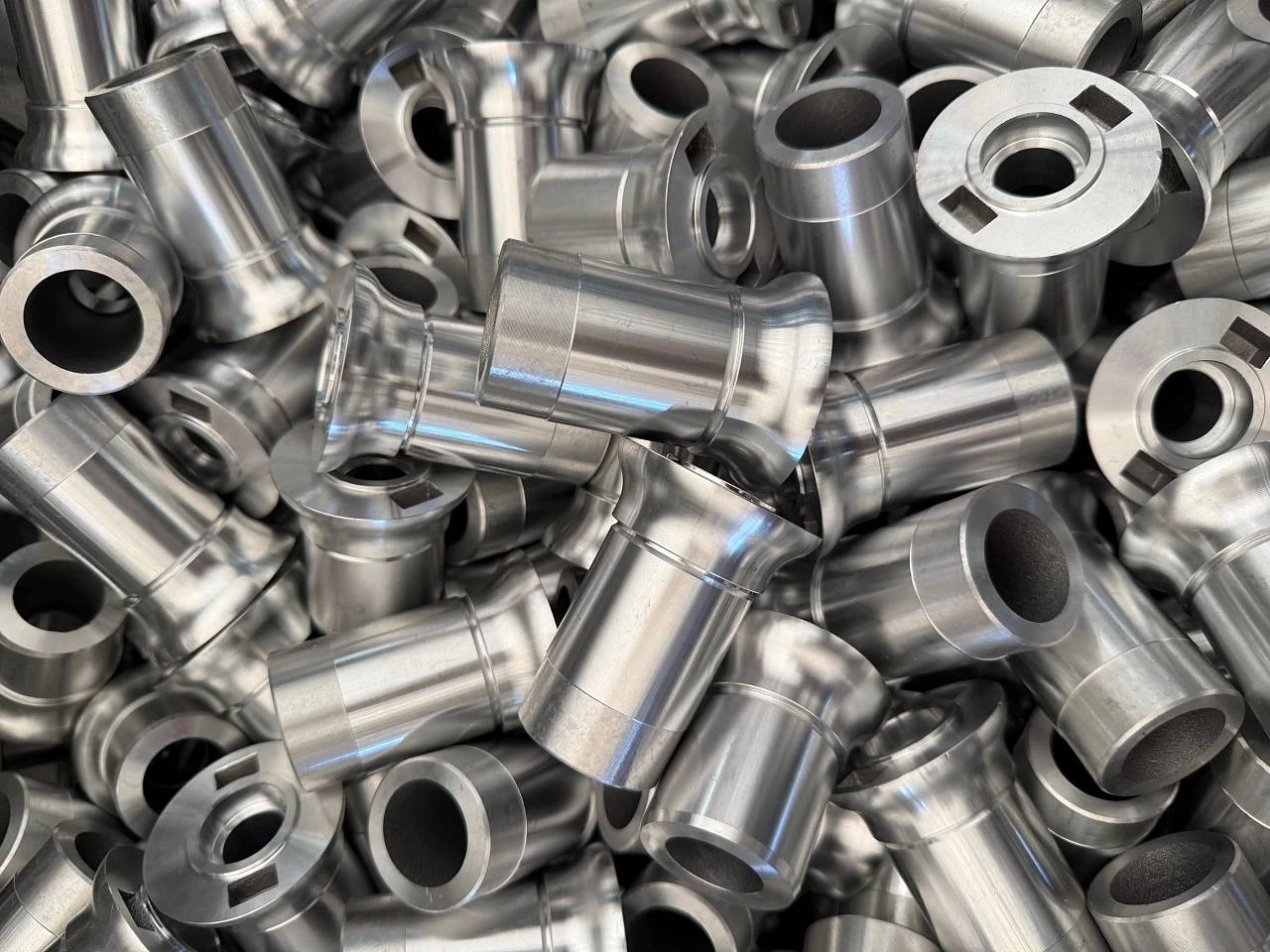

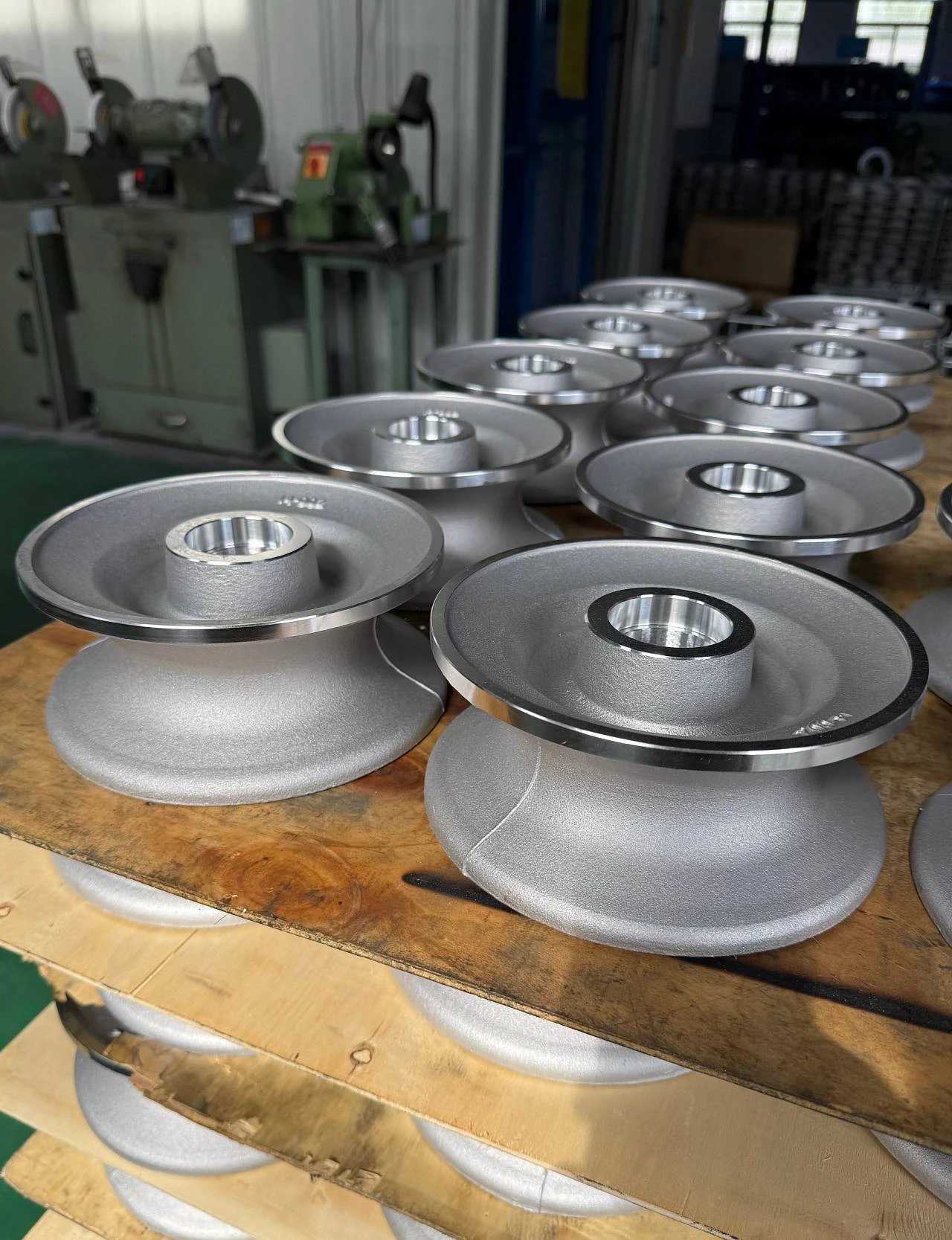

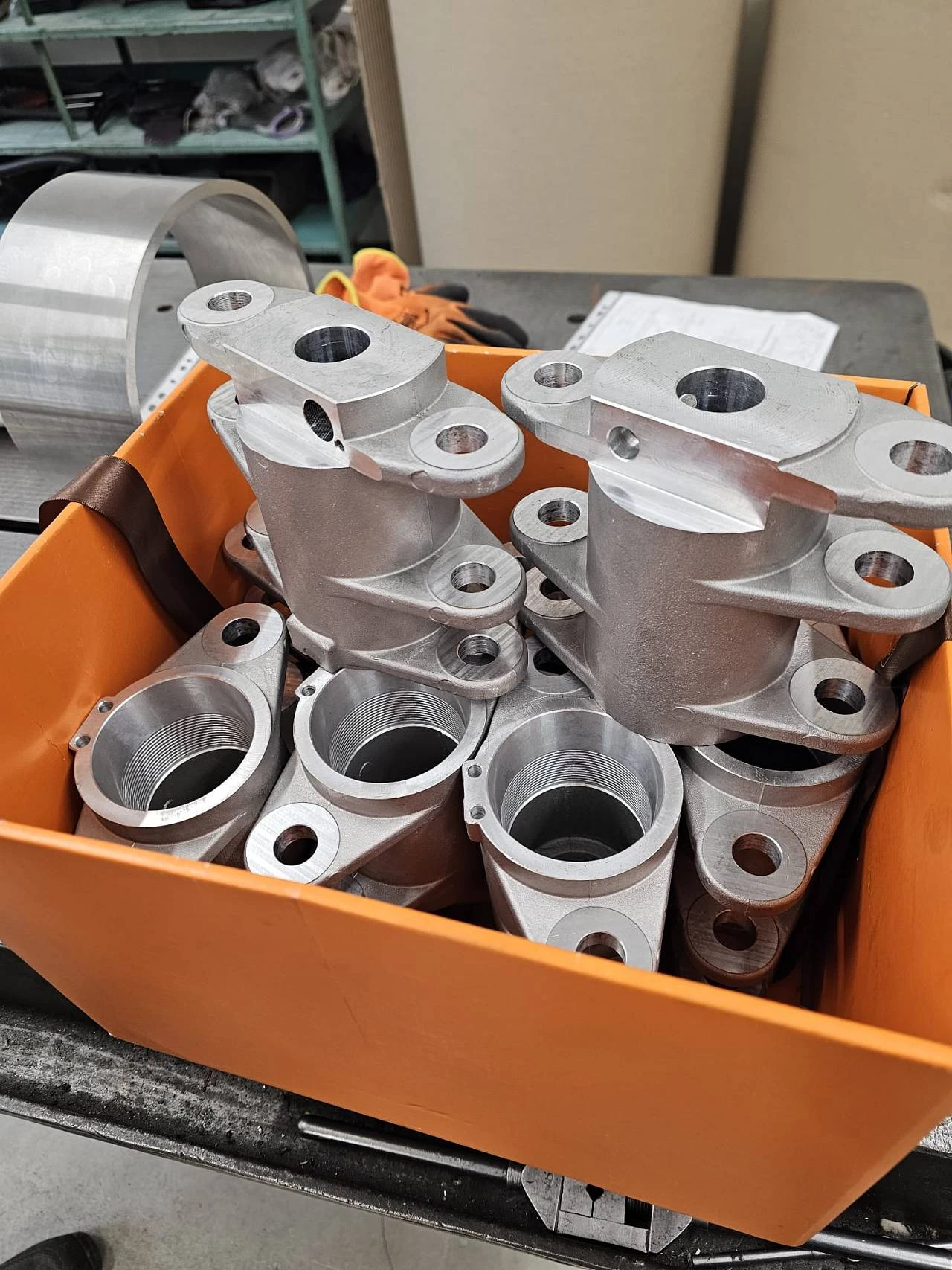

Hliníkové odlitky
Zajišťujeme veškeré typy odlitků z hliníkových slitin ve vysoké kvalitě pro široké průmyslové použití o kusové hmotnosti od 0,1 kg do 500 kg.
Hliníkové odlitky vyrábíme následujícími technologickými procesy:
- do písku (klasických pískových forem)
- přesným litím z voskových modelů
- z kokil
- z nízkotlaké i vysokotlaké technologie
- odlévání s technologií krystalizace pod tlakem (squeeze casting)
U dodávaných hliníkových odlitků dále zajišťujeme tepelné zpracování, komplexní opracování, povrchovou úpravy mokrou či práškovou barvou nebo anodizaci (elox).
Přehled vyráběných materiálů z AL slitin:
| Norma ČSN | EN ISO | DIN | ASTM / AA (USA) |
|---|---|---|---|
| AlSi10MgMn | EN AC-43200 | DIN 1725-2 G-AlSi10Mg | A03600 |
| AlSi10Mg(a) | EN AC-43000 | DIN 1725-2 G-AlSi10Mg | A03590 |
| AlSi8Cu3 | EN AC-46200 | DIN 1725-2 G-AlSi8Cu3 | A03800 |
| AlSi7Mg0.3 | EN AC-42100 | DIN 1725-2 G-AlSi7Mg | A356.0 |
| AlSi7Mg0.6 | EN AC-42200 | DIN 1725-2 G-AlSi7Mg | A357.0 |
| AlSi12 | EN AC-44300 | DIN 1725-2 G-AlSi12 | A413.0 |
| AlSi12 (b) | EN AC-44100 | DIN 1725-2 G-AlSi12 | B413.0 |
| AlMg5Si1Mn | EN AC-51400 | DIN 1725-2 G-AlMg5 | A535.0* |
| AlSi9Cu1Mg | EN AC-46400 | DIN 1725-2 G-AlSi9Cu1Mg | A360.0 |
| AlSi9Cu3(Fe) | EN AC-46000 | DIN 1725-2 G-AlSi9Cu3 | A380.0 |
| ADC12 | - | DIN 1725-2 G-AlSi8Cu3 | A383.0 |
| AlSi10Mg(Fe) | EN AC-43000 (Fe-rich) | DIN 1725-2 G-AlSi10Mg | A03590 |
| AlSi12(Fe) | EN AC-44300 (Fe-rich) | DIN 1725-2 G-AlSi12 | A413.0 |
| AlSi12Cu1(Fe) | EN AC-47100 | DIN 1725-2 G-AlSi12Cu | A319.0 |
Hořčíkové slitiny
Odlitky z hořčíkových slitin dodáváme ze všech běžně používaných výrobních technologií - od odlitků formovaných do písku až po technologii výroby přesného lití a do kokily.
Zajišťujeme i komplexní obrábění odlitků z těchto slitin, které je vzhledem k hořlavosti pilin problematičtější.
Hořčíkové odlitky se používají především v letectví, motorsportu, v optických přístrojích a dalších aplikacích vyžadujících vysokou přesnost a nízkou hmotnost.
Slitiny mědi
Pro vysokonapěťové aplikace nabízíme jak odlitky ze slitiny mědi lité do písku nebo odlitky přesného a kokilového lití. U odlitků ze slitiny mědi nabízíme i komplexní opracování.
Slitiny mědi se tradičně používají jak různých průmyslových odvětvích, tak v umění pro odlévání soch.
SPECIÁLNÍ POŽADAVKY NA MATERIÁLY ŘEŠÍME V RÁMCI ZÁKAZNICKÉHO SERVISU
Technologie výroby odlitků
- Odlitky do pískových směsí (bentonitových, furanových, zeleného písku, vodní sklo...)
- Odlitky z přesného lití
- Odlitky do vytavitelných (lost-foam) modelů
- Odstředivé lití
- Odlitky gravitačního lití
- Odlitky do vytavitelných (lost-foam) modelů
Odlitky pro průmysl
- Elektrotechnický
- Strojírenský
- Zpracovatelský
- Těžební
- Zpracování kameniva a hornin
- Hutnický
- Výroba kovů
- Chemický a elektrochemický
- Potravinářský
- Automobilový
- Zemědělský
- Zbrojařský a obranný
